1.磺化改性氧化石墨烯/高固含量水性聚氨酯的制备方法,其特征在于,包括以下步骤:
1)采用改进的Hummers法制备氧化石墨:将膨胀石墨、硝酸钠、浓硫酸混合均匀,在冰水浴中反应1h;然后加入高锰酸钾反应6h,缓慢加入去离子水稀释,再加入双氧水还原反应剩余的高锰酸钾,直至无气泡产生;静止待分层之后,倒掉上清液;依次用0.01mol/L盐酸、乙醇洗涤上述反应沉淀物,离心分离后将分离物放入透析袋中透析48~72h,直至pH达到6.5~7,同时用氯化钡检测无沉淀产生,冷冻干燥制得氧化石墨;

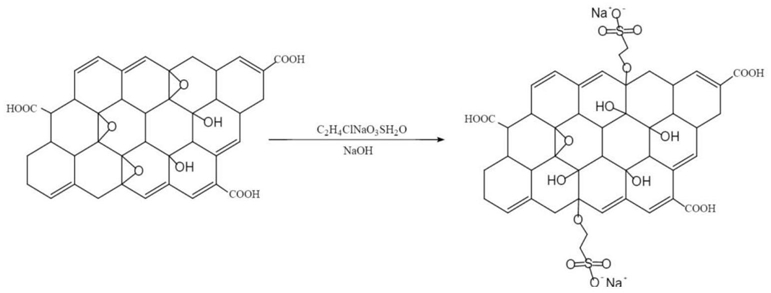

2)磺化改性氧化石墨烯的制备:取步骤1)制备的氧化石墨0.2~2g,氢氧化钠1.6~
16g,加入200~1000ml去离子水,加入2-氯乙磺酸钠3~30g,在20℃~60℃、功率300W~
1000w条件下超声反应1~5h;然后加入硝酸中和反应20~40min,至pH 6.5~7.5;5000~
10000r/min条件下离心5-10min,去除上层液体,用乙醇洗涤混合物3-5次,冷冻干燥,制得磺化改性氧化石墨烯(SGO);
3)SGO分散液制备:①将磺化改性氧化石墨烯超声分散在丙酮中,功率300w~600w条件下超声剥离0.5~2h,制得SGO丙酮或分散液,SGO浓度为0.5~5mg/ml;②将磺化改性氧化石墨烯超声分散在去离子水中,功率300w~600w条件下超声剥离0.5~2h,制得SGO水分散液,SGO浓度为0.5~10mg/ml;
4)制备SGO/高固含量水性聚氨酯:
①原位聚合法制备SGO/高固含量水性聚氨酯:将低聚物二元醇15~20g、异佛尔酮二异氰酸酯(IPDI)5~8g加入反应釜中,其中异氰酸酯和低聚物二元醇中n(-NCO):n(-OH)为(3~5):1;加入有机锡类催化剂,80~90℃反应1~2h反应制得预聚体;加入预聚体质量2%~
5%的亲水单体DMPA、SGO丙酮分散液30~100ml,SGO浓度为0.5~5mg/ml,继续反应2~4h;
降温60℃,加入与亲水单体DMPA等摩尔量的小分子胺中和30min,加入去离子水20~40ml,在高速剪切力下乳化30min并减压蒸馏除去丙酮,制得固含量为40%-55%的水性聚氨酯乳液;
②物理共混法制备SGO/高固含量水性聚氨酯:将低聚物二元醇15~20g、异佛尔酮二异氰酸酯(IPDI)5~10g加入反应釜中,其中n(-NCO):n(-OH)为(3~5):1,加入有机锡类催化剂,80~90℃反应1~2h反应制得预聚体;加入预聚体质量2%~5%的亲水单体DMPA继续反应1~3h;降温60℃,加入与亲水单体DMPA等摩尔量的小分子胺中和30min,加入SGO水分散液20~50ml,SGO浓度为0.5~10mg/ml,在30~50℃高速剪切力下乳化30min~60min,制得固含量为40%-50%的水性聚氨酯乳液;
③原位聚合结合物理共混法制备SGO/高固含量水性聚氨酯:将低聚物二元醇15~20g、IPDI 5~8g加入反应釜中,其中n(-NCO):n(-OH)为(3~5):1,加入有机锡类催化剂,80~90℃反应1~2h反应制得预聚体;加入预聚体质量2%~5%的亲水单体DMPA反应1h,加入SGO丙酮分散液30~100ml,SGO浓度为0.5~5mg/ml,继续反应1~3h;降温60℃,加入与DMPA等摩尔量的小分子胺中和30min,加入SGO水分散液20~30ml,SGO浓度为0.5~10mg/ml,在30~50℃高速剪切力下乳化30min并减压蒸馏除去丙酮,制得固含量为40%-55%水性聚氨酯乳液。
2.根据权利要求1所述的磺化改性氧化石墨烯/高固含量水性聚氨酯的制备方法,其特征在于:所述的步骤1)中膨胀石墨、硝酸钠、高锰酸钾质量比为1:(0.4~0.6):(3~10);膨胀石墨质量与浓硫酸体积比范围20~100mg/ml。
3.根据权利要求1所述的磺化改性氧化石墨烯/高固含量水性聚氨酯的制备方法,其特征在于:所述的步骤4)中低聚物二元醇包括聚四氢呋喃二元醇、聚碳酸酯二元醇或聚酯二元醇;有机锡类催化剂包括二丁基锡二月桂酸酯或二(十二烷基硫)二丁基锡;小分子胺包括三乙胺或二乙胺。
4.根据权利要求1所述的磺化改性氧化石墨烯/高固含量水性聚氨酯的制备方法,其特征在于,包括以下步骤:
1)采用改进的Hummers法制备氧化石墨:将3g膨胀石墨、75ml浓硫酸、1.5g硝酸钠混合均匀,在冰水浴中反应1h;然后加入高锰酸钾9g反应6h,缓慢加入150ml去离子水,再加入双氧水还原反应剩余的高锰酸钾,直至无气泡产生;静止待分层之后,倒掉上清液;依次用
0.01mol/L的盐酸、无水乙醇洗涤反应沉淀物,离心分离后将分离物放入透析袋(8000-
14000D)中透析48h,冷冻干燥制得黄褐色氧化石墨;
2)磺化改性氧化石墨烯的制备:将1g的氧化石墨、15g 2-氯乙磺酸钠和8g的NaOH加入到1000mL去离子水中,将混合物置于超声波条件下控制温度30℃,功率300w,超声反应3小时,然后将10mL HNO3加入到混合物中和反30min;在10000r/min条件下离心分离,用乙醇洗涤混合物3次,冷冻干燥,制得棕褐色磺化改性氧化石墨烯;
3)将0.2000g磺化改性氧化石墨烯加入到100ml丙酮中,在30℃超声分散1h,得到2mg/ml的SGO丙酮分散液;
4)采用原位聚合法制备SGO/高固含量水性聚氨酯:
将15g聚四氢呋喃二醇(2000)、5g异佛尔酮二异氰酸酯加入反应釜中,加入4滴二丁基锡二月桂酸酯催化剂85℃反应2h反应制得预聚体;加入亲水单体DMPA0.6g在85℃反应1h,加入2mg/mlSGO丙酮分散液100ml继续反应3h;降温加入三乙胺0.5g中和反应30min,加入
21ml去离子水,在高速剪切力下乳化30min并减压蒸馏除去丙酮,制得固含量约为50%的水性聚氨酯乳液。
5.根据权利要求1所述的磺化改性氧化石墨烯/高固含量水性聚氨酯的制备方法,其特征在于,包括以下步骤:
1)采用改进的Hummers法制备氧化石墨:将3g膨胀石墨、75ml浓硫酸、1.5g硝酸钠混合,在冰水浴中反应1h;然后加入高锰酸钾9g反应6h,缓慢加入150ml去离子水,再加入双氧水还原反应剩余的高锰酸钾,直至无气泡产生;静止待分层之后,倒掉上清液;依次用
0.01mol/L的盐酸、无水乙醇洗涤反应沉淀物,离心分离后将分离物放入透析袋(8000-
14000D)中透析48h,冷冻干燥制得黄褐色氧化石墨;
2)磺化改性氧化石墨烯的制备:将1g的氧化石墨、15g 2-氯乙磺酸钠和8g的NaOH加入到1000mL去离子水中,将混合物置于超声波条件下控制温度30℃,功率300w,超声反应3小时,然后将10mL HNO3加入到混合物中和反30min;在10000r/min条件下离心分离,用乙醇洗涤混合物3次,冷冻干燥,制得棕褐色磺化改性氧化石墨烯;
3)称取0.3200g磺化改性氧化石墨烯加入到40ml水中,在30℃,400w超声分散1.5h,得到8mg/mlSGO水分散液;
4)物理共混法制备SGO/高固含量水性聚氨酯:将20g聚四氢呋喃二元醇(2000)、5g异佛尔酮二异氰酸酯加入反应釜中,加入5滴丁基锡二月桂酸酯催化剂85℃反应2h制得预聚体;
加入亲水单体DMPA0.7g反应2~3h;降温至60℃,加入三乙胺0.6g中和反应30min,加入8mg/ml的SGO水分散液40ml,30℃在高速剪切力下乳化30min,制得固含量约为40%的水性聚氨酯乳液。
6.根据权利要求1所述的磺化改性氧化石墨烯/高固含量水性聚氨酯的制备方法,其特征在于,包括以下步骤:
1)采用改进的Hummers法制备氧化石墨:将1g膨胀石墨、30ml浓硫酸、0.5g硝酸钠混合,在冰水浴中反应1h;然后加入高锰酸钾4g反应6h,缓慢加入100ml去离子水,再加入双氧水还原反应剩余的高锰酸钾,直至无气泡产生;静止待分层之后,倒掉上清液;依次用
0.01mol/L的盐酸、无水乙醇洗涤反应沉淀物,离心分离后将分离物放入透析袋(8000-
14000D)中透析48h,冷冻干燥制得黄褐色氧化石墨;
2)磺化改性氧化石墨烯的制备:将1g的氧化石墨,12g 2-氯乙磺酸钠和7g的NaOH加入到500mL去离子水中,将混合物置于超声波条件下控制温度30℃,功率300w,超声反应4小时,然后将9mL HNO3缓慢到混合物中中和反应0.5h;在10000r/min条件下离心分离,用乙醇洗涤混合物3次,冷冻干燥,制得磺化改性氧化石墨烯(SGO);
3)称取0.1500g磺化改性氧化石墨烯加入到50ml丙酮中,在30℃,400w超声分散1h,得到3mg/ml的SGO丙酮或分散液;称取0.2700g磺化改性氧化石墨烯加入到30ml水中,在25℃,
600w超声分散1h,得到9mg/ml的SGO水分散液;
4)原位聚合结合物理共混法制备SGO/高固含量水性聚氨酯:将20g聚四氢呋喃二元醇(2000)、6g IPDI加入反应釜中,5滴二丁基锡二月桂酸酯,80℃反应2h反应制得预聚体;加入亲水单体DMPA0.8g反应1~2h;加入3mg/ml的SGO丙酮或分散液50ml,在80℃反应2~3h;
降温60℃加入三乙胺0.6g中和反应30min;加入9mg/ml的SGO水分散液30ml,在高速剪切力下乳化30min,并减压蒸馏除去丙酮,制得固含量约为48%的水性聚氨酯乳液。
7.根据权利要求1所述的磺化改性氧化石墨烯/高固含量水性聚氨酯的制备方法,其特征在于,包括以下步骤:
1)采用改进的Hummers法制备氧化石墨:将3g膨胀石墨、75ml浓硫酸、1.5g硝酸钠混合,在冰水浴中反应1h;然后加入高锰酸钾9g反应6h,缓慢加入150ml去离子水,再加入双氧水还原反应剩余的高锰酸钾,直至无气泡产生;静止待分层之后,倒掉上清液;依次用
0.01mol/L的盐酸、无水乙醇洗涤反应沉淀物,离心分离后将分离物放入透析袋(8000-
14000D)中透析48h,冷冻干燥制得黄褐色氧化石墨;
2)磺化改性氧化石墨烯的制备:将0.5g的氧化石墨、6g 2-氯乙磺酸钠和4g的NaOH加入到600mL去离子水中,将混合物置于超声波条件下控制温度40℃,功率300w,超声反应3小时,然后将5mL HNO3加入到混合物中和反30min;在10000r/min条件下离心分离,用乙醇洗涤混合物3次,冷冻干燥,制得棕褐色磺化改性氧化石墨烯;
3)称取0.4000g磺化改性氧化石墨烯加入到100ml丙酮中,在30℃,600w超声分散1h,得到4mg/ml的SGO丙酮分散液;
4)采用原位聚合法制备SGO/高固含量水性聚氨酯:
将10g聚四氢呋喃二醇(2000)、10g聚碳酸酯二元醇(2000);8.9g异佛尔酮二异氰酸酯加入反应釜中,加入5滴二丁基锡二月桂酸酯催化剂85℃反应2h反应制得预聚体;加入亲水单体DMPA 0.8g在85℃反应1h,加入4mg/ml的SGO丙酮分散液100ml继续反应3h;降温加入三乙胺0.6g中和反应30min,加入25ml去离子水,在高速剪切力下乳化30min并减压蒸馏除去丙酮,制得固含量约为55%的水性聚氨酯乳液。
8.根据权利要求1所述的磺化改性氧化石墨烯/高固含量水性聚氨酯的制备方法,其特征在于,包括以下步骤:
1)采用改进的Hummers法制备氧化石墨:将3g膨胀石墨、75ml浓硫酸、1.5g硝酸钠混合,在冰水浴中反应1h;然后加入高锰酸钾9g反应6h,缓慢加入150ml去离子水,再加入双氧水还原反应剩余的高锰酸钾,直至无气泡产生;静止待分层之后,倒掉上清液;依次用
0.01mol/L的盐酸、无水乙醇洗涤反应沉淀物,离心分离后将分离物放入透析袋(截留分子量范围8000-14000D)中透析48h,冷冻干燥制得黄褐色氧化石墨;
2)磺化改性氧化石墨烯的制备:将1.0g的氧化石墨、15g 2-氯乙磺酸钠和8g的NaOH加入到1000mL去离子水中,将混合物置于超声波条件下控制温度50℃,功率300w,超声反应3小时,然后将10mL HNO3加入到混合物中和反30min;在10000r/min条件下离心分离,用乙醇洗涤混合物3次,冷冻干燥,制得棕褐色磺化改性氧化石墨烯;
3)将0.4000g磺化改性氧化石墨烯加入到100ml丙酮中,在30℃,600w超声分散1h,得到
4mg/ml的SGO丙酮分散液;称取0.2200g磺化改性氧化石墨烯加入到22ml水中,在25℃,600w超声分散1h,得到10mg/ml的SGO水分散液;
4)原位聚合结合物理共混法制备SGO/高固含量水性聚氨酯:
将10g聚四氢呋喃二醇(2000)、10g聚碳酸酯二元醇(2000);8.9g异佛尔酮二异氰酸酯加入反应釜中,加入5滴二丁基锡二月桂酸酯催化剂85℃反应2h反应制得预聚体;加入亲水单体DMPA 0.8g在85℃反应1h,加入4mg/ml的SGO丙酮分散液100ml继续反应3h;降温加入三乙胺0.6g中和反应30min,加入10mg/ml SGO水分散液22ml,去离子水9ml,在高速剪切力下乳化30min并减压蒸馏除去丙酮,制得固含量约为50%的水性聚氨酯乳液。
9.根据权利要求1所述的磺化改性氧化石墨烯/高固含量水性聚氨酯的制备方法,其特征在于,包括以下步骤:
1)采用改进的Hummers法制备氧化石墨:将3g膨胀石墨、75ml浓硫酸、1.5g硝酸钠混合,在冰水浴中反应1h;然后加入高锰酸钾9g反应6h,缓慢加入150ml去离子水,再加入双氧水还原反应剩余的高锰酸钾,直至无气泡产生;静止待分层之后,倒掉上清液;依次用
0.01mol/L的盐酸、无水乙醇洗涤反应沉淀物,离心分离后将分离物放入透析袋(8000-
14000D)中透析48h,冷冻干燥制得黄褐色氧化石墨;
2)磺化改性氧化石墨烯的制备:将1g的氧化石墨,10g 2-氯乙磺酸钠和6g的NaOH加入到1000mL去离子水中,将混合物置于超声波条件下控制温度60℃,功率300w,超声反应3小时,然后将7.5mL HNO3缓慢到混合物中中和反应30min;在10000r/min条件下离心分离,用乙醇洗涤混合物3次,冷冻干燥,制得磺化改性氧化石墨烯(SGO);
3)称取0.1600g磺化改性氧化石墨烯加入到32ml水中,在30℃,600w超声分散2h,得到
5mg/ml的SGO水分散液;
4)物理共混法制备SGO/高固含量水性聚氨酯:将10g聚四氢呋喃二元醇(2000)、10g聚碳酸酯二元醇(2000),5g异佛尔酮二异氰酸酯加入反应釜中,加入5滴丁基锡二月桂酸酯催化剂85℃反应2h制得预聚体;加入亲水单体DMPA 0.7g反应2~3h;降温至60℃,加入三乙胺
0.6g中和反应30min,加入5mg/ml磺化改性氧化石墨水分散液32ml,30℃在高速剪切力下乳化30min,制得固含量约为45%的水性聚氨酯乳液。
