1.一种氢氧化氧钒包覆的二硫化钒纳米片的制备方法，其特征在于，按照1:2.5～1:

3.5的钒硫摩尔比，将偏钒酸钠和硫代乙酰胺同时溶解于去离子水中，搅拌至半澄清状态；

然后进行水热反应，水热反应在转动条件下进行，以保证氢氧化氧钒在二硫化钒表面的均匀生长。

2.根据权利要求1所述的一种氢氧化氧钒包覆的二硫化钒纳米片的制备方法，其特征在于，在发生水热反应之前，用氨水将反应pH调节到10.3～10.5。

3.根据权利要求2所述的一种氢氧化氧钒包覆的二硫化钒纳米片的制备方法，其特征在于，调节pH的过程为逐滴调节，即加入一滴氨水后搅拌至溶液pH不变化，然后加入下一滴氨水，直至溶液最后的pH值达到10.3～10.5。

4.根据权利要求2所述的一种氢氧化氧钒包覆的二硫化钒纳米片的制备方法，其特征在于，调节pH的过程中需要不断地进行磁力搅拌。

5.根据权利要求1或2所述的一种氢氧化氧钒包覆的二硫化钒纳米片的制备方法，其特征在于，所述水热反应的填充比为55～65％，水热反应的具体过程为：将已配置好的混合溶液倒入反应内衬中，继而将密封后内衬装于外釜中固定后置于均相反应仪中，然后在5～

15r/min、155～165℃的条件下，反应23～25h。

6.根据权利要求1或2所述的一种氢氧化氧钒包覆的二硫化钒纳米片的制备方法，其特征在于，所述洗涤是将水热反应后冷却的产物取出后交替进行水洗和醇洗；所述干燥温度为55～65℃，时间为10～15h。

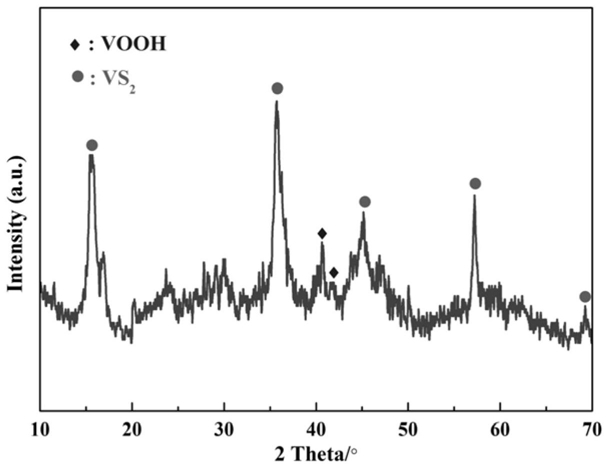

7.一种基于权利要求1所述方法制备的一种氢氧化氧钒包覆的二硫化钒纳米片，其特征在于，所得产物为晶体VOOH包覆的VS2纳米片。

8.根据权利要求7所述的一种氢氧化氧钒包覆的二硫化钒纳米片，其特征在于：在水热反应前调节溶液pH为10.3～10.5后，所得产物为非晶VOOH包覆的VS2纳米片。

9.根据权利要求7或8所述的一种氢氧化氧钒包覆的二硫化钒纳米片，其特征在于：所述纳米片呈自组装微米花状，且纳米片的厚度为30～50nm。

10.一种根据权利要求1所述的方法制备的氢氧化氧钒包覆的二硫化钒纳米片的应用，其特征在于，该纳米片应用于钠离子电池的负极材料，该钠离子电池负极材料表现出优异的电化学性能，在100,200,500,1000,2000,5000mAg-1的电流密度下，表现出了高达384,

364,316,224,140,113mAhg-1的比容量；在200mAg-1的电流密度下，循环150圈后仍然保持

330mAhg-1的比容量，容量保持率高达94％。
