1.一种用于镉离子检测的碳材料修饰玻碳电极的制备方法，其特征在于，包括以下步骤：

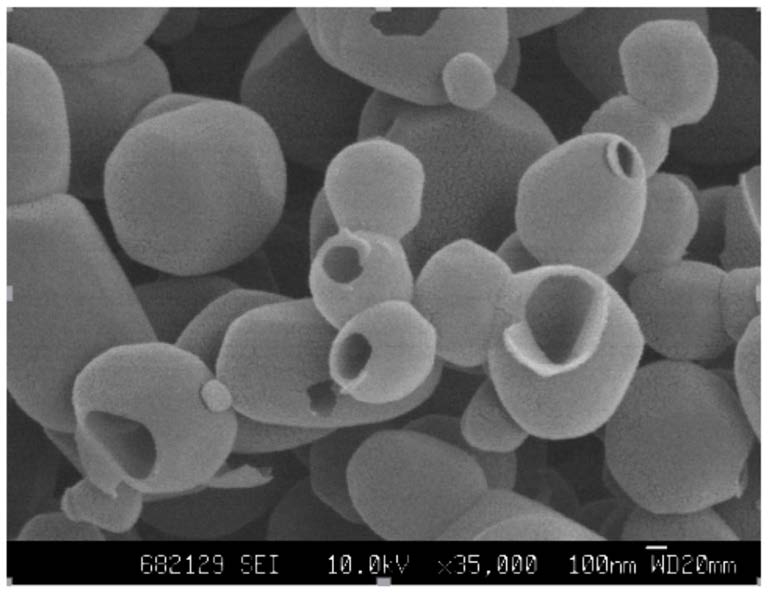

步骤(1)：将锌粉和无水乙醇加入至不锈钢反应釜中，并于500～600℃的温度下反应12～24h，得到鸟巢状黑色产物，依次用稀盐酸、去离子水和无水乙醇进行冲洗，并真空烘干，即得到鸟巢状碳材料；锌粉和无水乙醇的质量比为1:15～20；

步骤(2)：将步骤(1)中得到的碳材料加入至环己醇中，超声处理20～25min，即得到碳材料分散液；

步骤(3)：用微量移液器移取碳材料分散液，并缓慢滴加至经过预处理的玻碳电极的镜面上，并置于红外灯下烘干，即得到鸟巢状碳材料修饰玻碳电极。

2.如权利要求1所述的用于镉离子检测的碳材料修饰玻碳电极的制备方法，其特征在于，所述步骤(3)中玻碳电极的预处理方法如下：将玻碳电极用颗粒直径为0.05～0.1μm的Al2O3粉打磨抛光成镜面，用去离子水冲洗干净后，依次置于亚硝酸溶液、无水乙醇、去离子水中超声处理2～4min，并于红外灯下烘干。

3.如权利要求1所述的用于镉离子检测的碳材料修饰玻碳电极的制备方法，其特征在于，所述步骤(2)中碳材料和环己醇的质量比为1.5～2:5。
