1.一种高开孔率生物质基硬质聚氨酯泡沫，其特征在于，由如下重量份的原料组成：生物基多元醇混合物100-120份，多异氰酸酯105-160份，复合催化剂1.05-1.4份，复合发泡剂2-6.5份，匀泡剂1.5-3.0份；

所述的复合发泡剂为水和石油醚，其中，石油醚包括两种沸程30-60℃和60-90℃。

2.如权利要求1所述的聚氨酯泡沫，其特征在于，由如下重量份的原料组成：生物基多元醇混合物100-110份，多异氰酸酯105-135份，复合催化剂1.05-1.25份，复合发泡剂2-4.5份，匀泡剂1.5-2.5份。

3.如权利要求1所述的聚氨酯泡沫，其特征在于，由如下重量份的原料组成：生物基多元醇混合物110-120份，多异氰酸酯135-160份，复合催化剂1.25-1.4份，复合发泡剂4.5-6.5份，匀泡剂2.5-3.0份。

4.如权利要求1-3任一项所述的聚氨酯泡沫，其特征在于，所述水和石油醚的质量比为

3-4：5-8，其中，沸程30-60℃和60-90℃的石油醚各占石油醚总质量的1/2。

5.如权利要求1-3任一项所述的聚氨酯泡沫，其特征在于，所述生物基多元醇混合物的数均分子量为260-360g/mol、羟值为270-480mgKOH/g。

6.如权利要求1-3任一项所述的聚氨酯泡沫，其特征在于，所述生物基多元醇混合物为聚乙二醇400和丙三醇为溶剂液化花生壳粉的产物。

7.如权利要求1-3任一项所述的聚氨酯泡沫，其特征在于，所述多异氰酸酯的异氰酸酯指数为105-160。

8.如权利要求1-3任一项所述的聚氨酯泡沫，其特征在于，所述复合催化剂由叔胺类催化剂与有机金属化合物复配而成。

9.一种高开孔率生物质基硬质聚氨酯泡沫的制备方法，其特征在于，包括：(1)将称量好的生物基多元醇混合物，水，石油醚，有机硅类泡沫稳定剂、叔胺类催化剂、有机金属化合物混合均匀，得组分A；

(2)将组分B称量好的多苯基多异氰酸酯迅速加入上述混合均匀的A组分中，快速搅拌

1min。

(3)将A组分和B组分的均匀混合物迅速倒入模具中，在室温条件下自由发泡；

(4)待反应完毕，将泡沫在室温条件下熟化后脱模，静置一段时间、切割，得高开孔率生物质基硬质聚氨酯泡沫；

所述石油醚中沸程30-60℃和60-90℃的石油醚各占石油醚总质量的1/2。

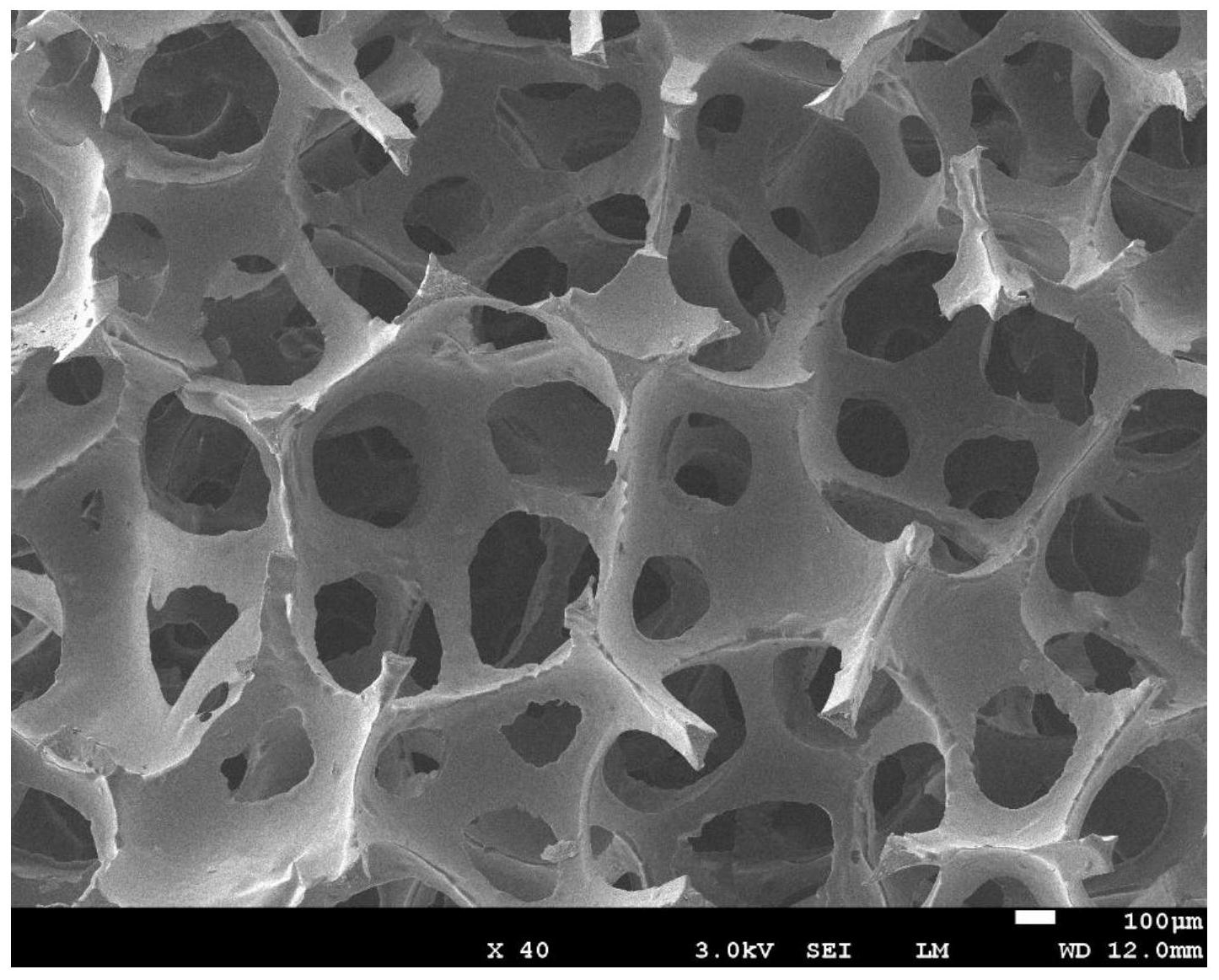

10.权利要求1-8任一项所述的高开孔率生物质基硬质聚氨酯泡沫在制备花泥中的应用。
