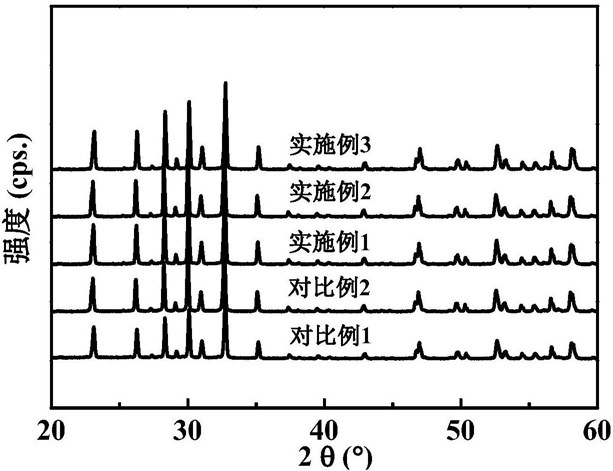

1.一种高发光热稳定性的Eu-Bi共掺杂钨青铜结构发光铁电陶瓷材料，其特征在于：该陶瓷材料的结构式为Sr1.90Ca0.15Na0.81-3xEuyBixNb5O15，其中x的取值为0.003～0.008、y的取值为0.02～0.06；该陶瓷材料由下述方法制备得到：(1)按照Sr1.90Ca0.15Na0.81-3xEuyBixNb5O15的化学计量比分别称取纯度为99.00％以上Na2CO3、SrCO3、Nb2O5、CaCO3、Eu2O3、Bi2O3，充分混合球磨16～24小时，在80～100℃下干燥12～24小时，得到原料混合物；

(2)将原料混合物在1180～1250℃预烧5～8小时，得到预烧粉；

(3)将预烧粉经造粒、压片、排胶后，在1280～1340℃烧结3～6小时，得到Eu-Bi共掺杂钨青铜结构发光铁电陶瓷材料。

2.根据权利要求1所述的高发光热稳定性的Eu-Bi共掺杂钨青铜结构发光铁电陶瓷材料，其特征在于：所述x的取值为0.005、y的取值为0.03。

3.根据权利要求1所述的Eu-Bi共掺杂钨青铜结构发光铁电陶瓷材料，其特征在于：在步骤(2)中，将原料混合物在1220℃预烧6小时。

4.根据权利要求1所述的Eu-Bi共掺杂钨青铜结构发光铁电陶瓷材料，其特征在于：在步骤(3)中，将预烧粉经造粒、压片、排胶后，在1300℃烧结4小时。
