专利号: 2017105789421
申请人: 海南职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.墙身模板对拉螺栓施工方法,其特征在于包括如下步骤:

(1)在将要浇筑墙身的位置设置两块平行的模板,将套筒穿过所述模板,在所述模板上方吊装若干夹具,利用固定杆将所述夹具上的固定螺栓两两连接,再将固定螺母旋紧所述固定螺栓以固定所述固定杆;

(2)将钢筋穿过所述模板与夹具,使所述钢筋通过所述套筒;

(3)在所述钢筋两端设置若干密封垫片,在所述密封垫片的外部设置密封螺母;

(4)将相邻角钢管的顶端套入连接杆的两侧,再将限位块套住所述角钢管并固定所述连接杆,在所述角钢管的底部设置可与角钢管相连的密封钢板,使所述密封钢板与所述模板的底部相接触,将所述角钢管与所述钢筋相连;

(5)往所述夹具之间的空隙倒入钢筋混凝土;

(6)对浇筑的钢筋混凝土进行养护,拆除密封钢板、限位块、连接杆、角钢管、密封螺母、密封垫片、钢筋、固定螺母、固定杆、夹具和模板;

(7)将露出墙身两侧的套筒进行切割,在套筒的两侧焊接密封盖板,完成墙身模板对拉螺栓施工方法。

2.根据权利要求1所述的墙身模板对拉螺栓施工方法,其特征在于,先拆除所述密封钢板,然后拆除所述限位块,再拆除所述连接杆,然后拆除所述角钢管,再拆除所述密封螺母和密封垫片,再抽出所述钢筋,旋松所述固定螺母并拆除所述固定杆,进而吊起所述夹具,使所述模板与墙体脱离。

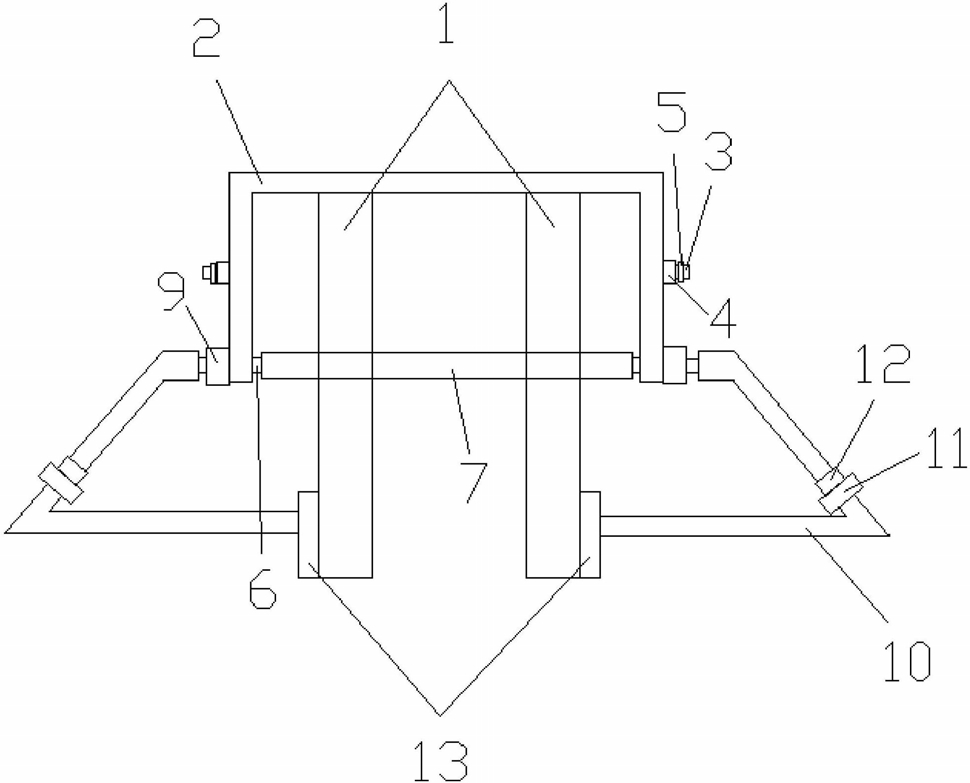

3.一种墙身模板对拉螺栓施工装置,其特征在于,包括密封钢板、角钢管、套筒、钢筋、若干夹具和模板,所述夹具设于所述模板的上方,所述套筒设于所述夹具内侧,所述钢筋可穿过夹具和模板并通过所述套筒,所述钢筋的两端设有所述角钢管,所述角钢管的底部设有密封钢板。

4.根据权利要求3所述的一种墙身模板对拉螺栓施工装置,其特征在于,所述钢筋的两端设有密封垫片,所述密封垫片外部设有密封螺母,所述角钢管设于所述密封螺母的外侧,所述钢筋采用二级钢筋。

5.根据权利要求3所述的一种墙身模板对拉螺栓施工装置,其特征在于,所述夹具的外侧设有固定螺栓。

6.根据权利要求5所述的一种墙身模板对拉螺栓施工装置,其特征在于,所述固定螺栓外侧还设有可以连接所述固定螺栓的固定杆,所述固定杆外侧设有固定螺母。

7.根据权利要求3所述的一种墙身模板对拉螺栓施工装置,其特征在于,相邻的角钢管之间设有固定装置。

8.根据权利要求7所述的一种墙身模板对拉螺栓施工装置,其特征在于,所述固定装置包括连接杆和限位块,所述连接杆的两端可连接相邻的角钢管,所述限位块可套入所述角钢管并固定所述连接杆。

9.根据权利要求3所述的一种墙身模板对拉螺栓施工装置,其特征在于,所述套筒的一端设有第一密封盖板,所述套筒的另一端设有第二密封盖板。
