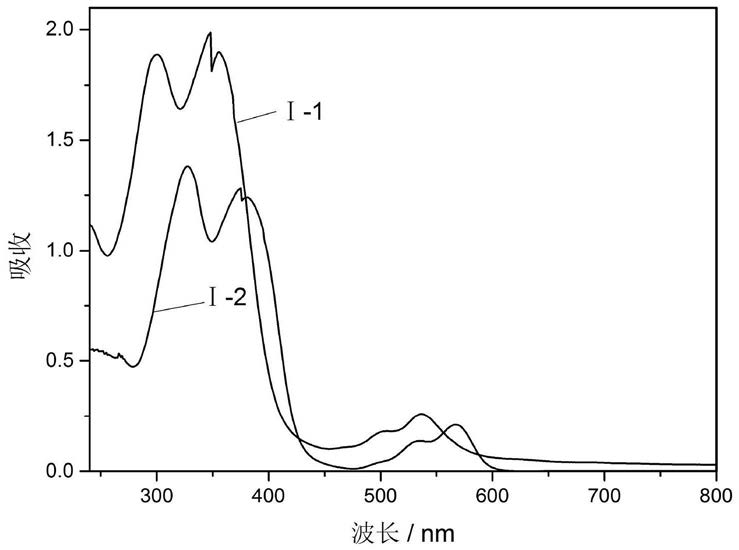

1.一种聚喹吖啶酮型化合物在三阶非线性光学材料中的应用，其特征在于，所述聚喹吖啶酮型化合物为式I-1或I-2之一：式中：n＝15～60。

2.根据权利要求1所述的应用，其特征在于，聚喹吖啶酮型化合物的制备方法包括以下步骤：(1)Suzuki偶联反应

在碱A和催化剂A的存在下，将化合物Ⅱ加入联硼酸频那醇酯，并在惰性气体A的保护下注入溶剂A，在60～100℃下反应8～14h得到化合物III；

(2)聚合物的合成

式中：R选自氧、二氰亚甲基，式Ⅳ中：X选自Br、Cl、I；

在碱B、钯催化剂B、相转移催化剂的条件下，将化合物III加入化合物Ⅳ，其结构如式Ⅳ所示，在惰性气体B保护下，注入蒸馏水在室温下搅拌10～30min后再注入溶剂B，混合物在

80～120℃下回流1～3d后停止反应得到聚合物Ⅰ。

3.如权利要求2所述的应用，其特征在于，步骤(1)中催化剂A为[1,1'-双(二苯基膦基)二茂铁]二氯化钯，所述碱A是指碳酸钾、碳酸钙、碳酸钠、碳酸氢钠、醋酸钠、醋酸钾，所述化合物Ⅱ、催化剂A与碱A的摩尔比为1:0.1～0.7:2～4，所述化合物Ⅱ与联硼酸频那醇酯的摩尔比为1:1～3，气体A选自氮气、氩气、氖气，溶剂A为1,4-二氧六环。

4.如权利要求2所述的应用，其特征在于，步骤(2)中钯催化剂B为四(三苯基膦)钯，相转移催化剂为三辛基甲基氯化铵，所述碱B为碳酸钾、碳酸钙、碳酸钠、碳酸氢钠、醋酸钠、醋酸钾，溶剂B为甲苯、三氯乙烷、异丙醇、四氯乙烷、二甲苯，化合物III、催化剂B、碱B、溶剂B的摩尔比为1:1～3:0.05～0.15:200～500，化合物III、三辛基甲基氯化铵与化合物Ⅳ的摩尔比为：1:0.3～0.8:0.5～1.5，气体B选自氮气、氩气、氖气。
