专利号: 2017105802816
申请人: 合肥左成传媒科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

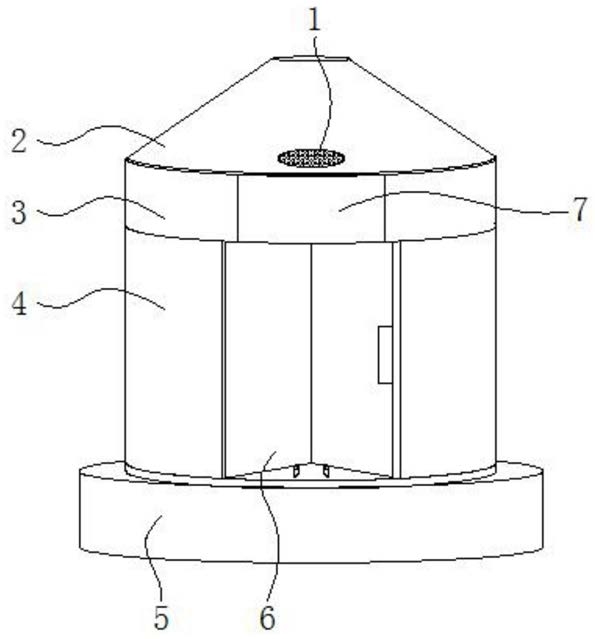

1.一种半隐藏式服饰推展箱,包括套筒(3)和中杆(15),其特征在于:所述套筒(3)的上端口与锥形顶盖(2)的下端口之间通过铆钉连接,所述套筒(3)的前半侧下方设置有弧形档板(4)和弧形透明档板(6),所述弧形透明档板(6)上端所对应的套筒(3)上设置有钢化玻璃板(7),所述弧形档板(4)和弧形透明档板(6)通过弧形基板(21)安装在基座(5)上,所述基座(5)内安装有伺服电动机(11),所述中杆(15)的下端通过轴承(14)安装在基座(5)的底板(10)上,所述伺服电动机(11)的主轴上焊接有转动杆(16),且转动杆(16)的上端与中杆(15)的下端之间通过轴承(14)连接,所述中杆(15)的上端安装有轴承(14),所述轴承(14)上安装有轴承套(8),且轴承套(8)的上表面与锥形顶盖(2)顶部的下表面之间通过上支杆(13)焊接固定,所述中杆(15)的表面固定有隔板(19),且隔板(19)的两侧均设置有挂板(17);

其中,所述弧形档板(4)设置有两个,且弧形透明档板(6)设置在弧形档板(4)与弧形档板(4)之间;

其中,所述隔板(19)设置有四个,且相邻隔板(19)之间的夹角为90°,所述隔板(19)的外侧面设置有方槽(18);

其中,所述隔板(19)的下表面固定有基板,且基板上安装有脚套(20);

其中,所述弧形档板(4)的外侧安装有安装基板(23),所述弧形档板(4)的内表面设置有滑轨(22);

其中,所述套筒(3)的钢化玻璃板(7)处安装有液晶显示屏(9);

其中,所述基座(5)的内部安装有控制器(12),且控制器(12)与伺服电动机(11)的启辉器电性连接;

其中,所述锥形顶盖(2)的前侧设置有发声孔(1),且发声孔(1)位于液晶显示屏(9)的上方;

其中,对装置进行安装时,基座(5)的安装方式采用埋地式安装或者直接固定在地表;

弧形档板(4)的安装方式为嵌入式安装,即在墙体上开槽出展示箱的轮廓,并且通过不锈钢锻造的安装基板(23)将弧形档板(4)固定在墙体中,此时展示箱的后侧外漏在墙体的另一侧,在进行一件衣物的展示时,展示衣物隔间的对立面在后侧的敞开式隔间外漏出来,进行展示衣物的更换。
