专利号: 201710580453X
申请人: 舟山市寂静水产有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

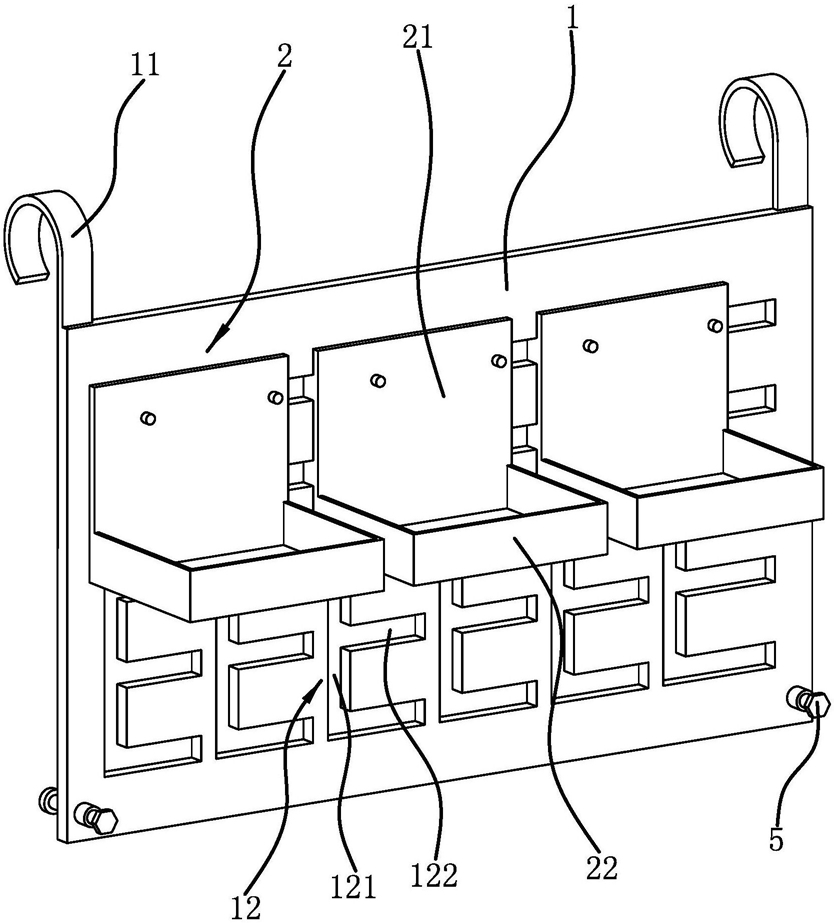

1.一种盆栽挂架,包括挂板(1)和若干用于支撑盆栽的支撑架(2),其特征在于,所述挂板(1)的上边沿固连两用于挂设在栏杆上的钩体(11),所述挂板(1)的下边沿连接有用于抵靠在栏杆侧壁上并能够调节挂板(1)倾斜角度的支撑件,所述挂板(1)上开设有若干对连接槽(12),所述连接槽(12)均包括沿纵向设置的纵向段(121)和若干沿横向设置的横向段(122),若干所述横向段(122)沿纵向排列,同一对连接槽(12)的纵向段(121)均位于横向段(122)的同一侧,且纵向段(121)与横向段(122)的端部相连通,所述支撑架(2)上固连有两滑块(23),每一支撑架(2)均对应一对连接槽(12),且滑块(23)滑动连接在连接槽(12)内,所述滑块(23)上还设有能够将滑块(23)定位在连接槽(12)内的定位件。

2.根据权利要求1所述的盆栽挂架,其特征在于,所述滑块(23)的上下两侧面上均开设有卡槽(231),所述滑块(23)穿过连接槽(12),且连接槽(12)的边沿滑动卡接在卡槽(231)内。

3.根据权利要求2所述的盆栽挂架,其特征在于,所述定位件包括定位销(3),所述滑块(23)上开设有导向孔(24),该导向孔(24)的一端贯穿至滑块(23)的端面,另一端贯穿至支撑架(2)内侧面,所述定位销(3)滑动穿设在导向孔(24)内,且定位销(3)的两端分别伸出导向孔(24),所述定位销(3)伸出滑块(23)端面的一端侧壁上具有两连接部(31),所述连接部(31)的侧面上垂直具有定位柱(32),两所述定位柱(32)朝向挂板(1)的背面,所述挂板(1)的背面在横向段(122)的上下边沿处均沿长度方向开设有定位孔(13),所述定位销(3)上设有当定位柱(32)与定位孔(13)对齐时能够使定位柱(32)插接定位在定位孔(13)内的弹簧(4)。

4.根据权利要求3所述的盆栽挂架,其特征在于,所述导向孔(24)的内壁上周向开设有安装槽(241),所述定位销(3)的外壁上周向具有环形的抵靠凸沿(33),所述弹簧(4)套设在定位销(3)上,且弹簧(4)朝向支撑架(2)的一端抵靠在抵靠凸沿(33)上,另一端抵靠在安装槽(241)端面上,在弹簧(4)作用下定位销(3)具有向支撑架(2)一端移动的趋势。

5.根据权利要求3或4所述的盆栽挂架,其特征在于,所述支撑件包括支撑螺栓(5),所述挂板(1)下边沿的两端均具有筒状部(14),所述筒状部(14)的内壁上具有内螺纹,所述支撑螺栓(5)螺接在筒状部(14)内,且支撑螺栓(5)的一端伸出挂板(1)背面,所述支撑螺栓(5)伸出挂板(1)背面的一端固连有缓冲块(51)。

6.根据权利要求3或4所述的盆栽挂架,其特征在于,所述支撑架(2)包括连接板(21)和位于连接板(21)下部的框体(22),所述连接板(21)贴靠在挂板(1)上,上述滑块(23)位于连接板(21)上。
