专利号: 2017105808189
申请人: 华北理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

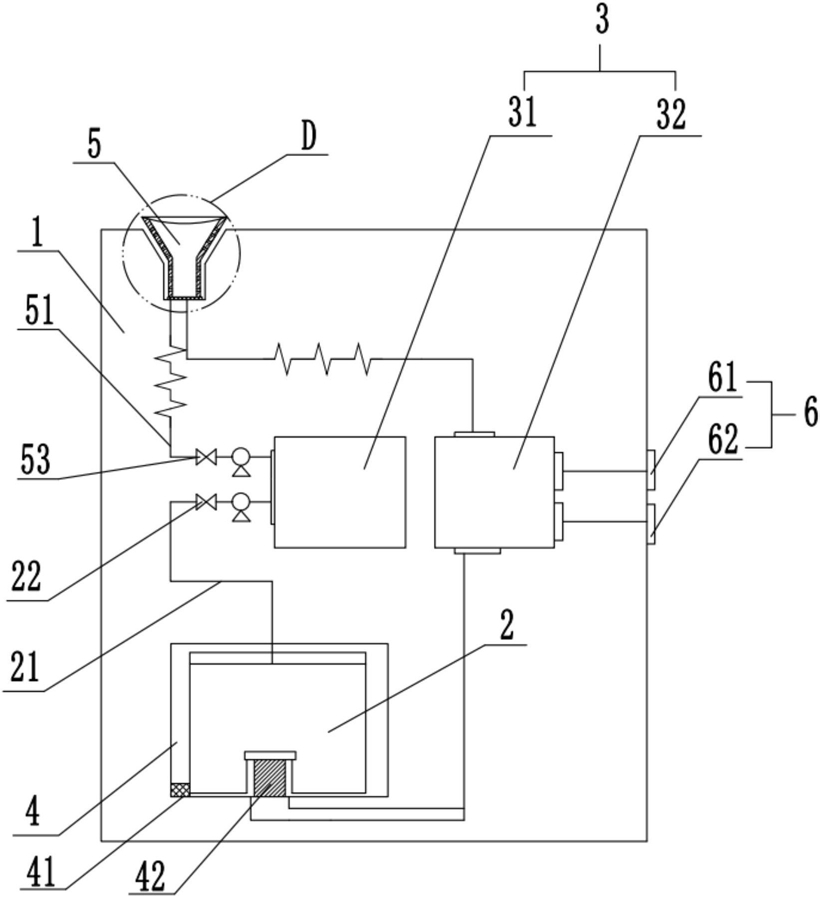

1.一种结核病房唾液处理装置,其特征在于,包括柜体(1),所述柜体(1)的内部分别设置有唾液处理单元(3)和用于放置唾液收集盒(2)的存放室(4),所述柜体(1)的侧壁上设置有与所述唾液处理单元(3)相连的排出口(6);

所述唾液处理单元(3)包括消毒室(31)和分离室(32),所述消毒室(31)通过第一消毒管(21)与所述唾液收集盒(2)相连;所述分离室(32)分别与所述唾液收集盒(2)以及所述排出口相连;

所述存放室(4)中设置有第一接触开关(41),所述第一接触开关(41)与所述第一消毒管(21)上的第一控制阀(22)电连接;

所述柜体(1)上还设置有唾液收集斗(5),所述唾液收集斗(5)分别与所述消毒室(31)和所述分离室(32)相连;

所述唾液收集盒(2)的底部设置有与所述分离室(32)相连的出口(23)和完全覆盖所述出口(23)的顶出部(24),所述存放室(4)中设置有顶柱(42),所述顶柱(42)用于将所述顶出部(24)向上顶起。

2.根据权利要求1所述的结核病房唾液处理装置,其特征在于,所述唾液收集盒(2)的上端设置有盖体(25),所述盖体(25)上设置有密封胶垫;

所述唾液收集盒(2)上设置有与所述第一控制阀(22)电连接的盖体感应开关(26)。

3.根据权利要求2所述的结核病房唾液处理装置,其特征在于,所述盖体(25)的内部设置有与所述第一消毒管(21)相连的管路,所述盖体(25)的内侧壁上设置有第一冲洗孔(27)。

4.根据权利要求3所述的结核病房唾液处理装置,其特征在于,所述唾液收集盒(2)的四个内壁均朝向所述唾液收集盒(2)的内部倾斜设置,所述唾液收集盒(2)的底部设置为由四周向中间倾斜的结构。

5.根据权利要求1所述的结核病房唾液处理装置,其特征在于,所述唾液收集斗(5)的下端通过软管与所述分离室(32)相连;

所述消毒室(31)与所述唾液收集斗(5)的内壁通过第二消毒管路(51)相连,所述唾液收集斗(5)的内壁上设置有第二冲洗孔(52),所述第二冲洗孔(52)沿所述唾液收集斗(5)的内壁等间距分布。

6.根据权利要求5所述的结核病房唾液处理装置,其特征在于,所述柜体(1)上设置有凹槽(11),所述唾液收集斗(5)设置在所述凹槽(11)中,所述凹槽(11)中设置有第二接触开关(12);

所述第二接触开关(12)与所述第二消毒管路(51)上的第二控制阀(53)电连接。

7.根据权利要求6所述的结核病房唾液处理装置,其特征在于,所述唾液收集斗(5)的上端设置有防护盖(54),所述防护盖(54)与所述唾液收集斗(5)的端部之间设有密封圈。

8.根据权利要求7所述的结核病房唾液处理装置,其特征在于,所述唾液收集斗(5)设置为一端大一端小的结构,所述唾液收集斗(5)较大的一端的内壁上设置有用于与用户的口鼻部贴合的硅胶层;

所述唾液收集斗(5)上较小的一端设置在所述凹槽(11)中,并连接有所述软管。

9.根据权利要求1所述的结核病房唾液处理装置,其特征在于,所述排出口(6)包括废液出口(61)和消毒液出口(62);所述分离室(32)内设置有离心机,所述离心机的两个出口分别与所述废液出口(61)和所述消毒液出口(62)相连。
