专利号: 2017105824618
申请人: 新昌县麟耀建筑材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

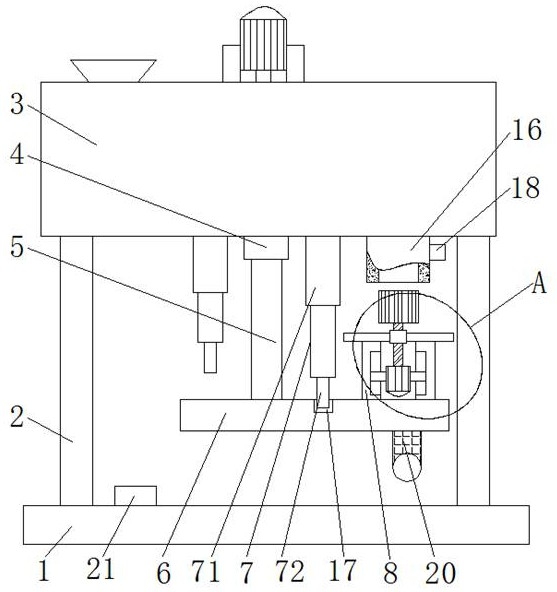

1.一种混凝土搅拌罐出口内壁智能清理机器人,包括底板(1),其特征在于:所述底板(1)的上表面通过支撑腿(2)固定连接有搅拌罐本体(3),所述搅拌罐本体(3)的下表面卡接有轴承(4),轴承(4)的内表面套接有转轴(5),转轴(5)的底端固定连接有支撑板(6),所述支撑板(6)的上表面通过两个侧板(8)固定连接有同一个顶板(9),并且两个侧板(8)之间设置有电机(10),所述电机(10)的两侧均固定连接有滑杆(11),并且两个滑杆(11)远离电机(10)的一端分别滑动连接在两个侧板(8)的相对面开设的滑槽(12)内,所述电机(10)的输出轴上固定连接有螺纹柱(13),所述螺纹柱(13)的外表面与卡接在顶板(9)下表面的螺纹帽(14)螺纹连接,所述螺纹柱(13)的顶端穿过螺纹帽(14)并与设置在顶板(9)上方的旋转柱(15)的下表面固定连接,所述旋转柱(15)位于出料口(16)的下方,所述出料口(16)设置在搅拌罐本体(3)的下表面,所述支撑板(6)的上表面开设有限位槽(17),所述限位槽(17)位于转轴(5)的右方,并且两个侧板(8)位于限位槽(17)的右方,所述搅拌罐本体(3)的下表面固定连接有两个限位装置(7),所述轴承(4)位于两个限位装置(7)之间;所述限位装置(7)包括电动推杆(71),所述电动推杆(71)的顶端固定连接在搅拌罐本体(3)的下表面,所述电动推杆(71)的底端固定连接有限位块(72),并且位于右侧的限位块(72)的底端位于限位槽(17)内;所述旋转柱(15)的外表面固定连接有若干刮齿(19),所述支撑板(6)的下表面固定连接有把手(20),所述把手(20)位于电机(10)的下方。

2.根据权利要求1所述的一种混凝土搅拌罐出口内壁智能清理机器人,其特征在于:所述出料口(16)的侧面设置有阀门(18),并且两个电动推杆(71)的中心离转轴(5)中心的水平距离相等。

3.根据权利要求1所述的一种混凝土搅拌罐出口内壁智能清理机器人,其特征在于:所述支撑腿(2)的数量为四个,并且四个支撑腿(2)分别位于搅拌罐本体(3)下表面的四角。

4.根据权利要求1-3任一项所述的一种混凝土搅拌罐出口内壁智能清理机器人,其特征在于:所述底板(1)的上表面固定连接有控制面板(21),所述电机(10)和电动推杆(71)的输入端均与控制面板(21)的输出端电连接。

5.根据权利要求1-3任一项所述的一种混凝土搅拌罐出口内壁智能清理机器人,其特征在于:所述刮齿(19)为高强度钢制成;所述把手(20)上套设有橡胶垫。
