专利号: 2017105842688
申请人: 河北工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

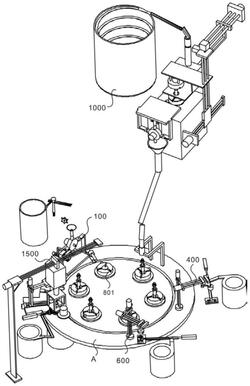

1.一种旋紧组件(1500),其特征在于,包括:

旋转件(1510),其包括第一连接件 (1511)和第五夹紧件 (1512),所述第一连接件(1511)的下方连接所述第五夹紧件(1512),侧面设有第一带动件(1513);

第一连接件(1511)为一个中空的主体结构,能够减轻重量,第一连接件(1511)设计成类似于框架状;

第三十三驱动件(1520),其下方与所述旋转件(1510)相连接;

所述第五夹紧件(1512)包括,第四固定架(1512b),其包括第二放置部(1512b‑1)和第四凹槽(1512b‑2),所述第二放置部(1512b‑1)放置在所述第四固定架(1512b)的中心轴位置,呈中空结构;第二卡爪(1512c),与所述第四固定架(1512b)相连接,放置在所述第四凹槽(1512b‑2)中;

其中,所述第五夹紧件 (1512)的外边缘设有第二带动件 (1512a),所述第二带动件(1512a)和所述第一带动件(1513)相啮合;

所述第一带动件(1513)的上端设有第三十五驱动件(1513a),所述第三十五驱动件(1513a)驱动所述第二带动件(1512a)转动;

还包括,检测套筒正反的装置(1100),其包括,压紧组件(1101),其包括拧紧部(1101a)和第一放置部(1101b),所述拧紧部(1101a)的正向运动夹紧套筒,反向运动松开套筒,所述第一放置部 (1101b)设置在所述压紧组件(1101)的中心轴位置,呈中空结构;

检测组件(1103),放置在压紧组件(1101)的下方,通过间隔分布的监测件(1103a),检测落在第一放置部(1101b)中套筒的端部;

放射组件 (1102) ,放置在所述第一放置部 (1101 b)的下方,且设置在所述监测件(1103a)的下方,监测件(1103a)检测放射组件(1102)放射的光,判断套筒正反的位置;

所述监测件(1103a)等间隔的布置在所述第一放置部(1101b)下端的外圈,且监测件(1103a)两两之间的间隙与套筒的间隙重合的个数不大于1;

所述监测件(1103a)所占据的角度加上间隙的角度定为θ°,压紧组件(1101)包括第一中心线m1和第二中心线m2,两者相互垂直,监测件(1103a)在分布时,第一监测件(1103a‑1)的中心线和压紧组件(1101)的第一中心线m1重合,即第一监测件(1103a‑1)的中心线和压紧组件(1101)的第一中心线m1的夹角为θ°,第二监测件(1103a‑2)的中心线和压紧组件(1101)的第一中心线m1之间的夹角为θ/2°,第三监测件(1103a‑3)的中心线和压紧组件(1101)的第二中心线m2的夹角为θ/4°,第四监测件(1103a‑4)的中心线和压紧组件(1101)的第二中心线m2的夹角为3/4倍的θ°,实现所述监测件(1103a)两两之间存在的间隙与套筒的间隙重合的个数不大于1”。

2.如权利要求1所述的一种旋紧组件(1500),其特征在于:还包括,

第三固定架(1600),一端固定在地面,另一端连接第六丝杠(1700);

第六丝杠(1700),一端连接所述第三固定架(1600),另一端设有平衡块,包括第三十六驱动件(1701),所述第三十三驱动件(1520)套设于所述第六丝杠(1700)。

3.如权利要求2所述的一种旋紧组件(1500),其特征在于:所述拧紧部(1101a)包括第三拧紧口(1101a‑1)和第二卡爪(1101a‑2),通过旋转第三拧紧口(1101a‑1)控制第二卡爪(1101a‑2)的运动方向。
