1.Cu2-xSe纳米片列阵@泡沫铜复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：

1)将硒粉溶解于水合肼中，然后加入超纯水，得到的混合溶液置于反应釜中，泡沫铜置于其中，加热反应；

2)反应结束后冷却至室温，取出泡沫铜，洗涤、干燥，得Cu2-xSe纳米片列阵@泡沫铜复合材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤1)中硒粉与水合肼的用量比为：

0.1～0.3：5mmol/mL。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤1)中水合肼与超纯水的体积比为1:4。

4.根据权利要求1或2所述的制备方法，其特征在于，步骤1)中所述泡沫铜使用前经过如下处理：将泡沫铜放入盐酸溶液中清洗去除表面氧化物，再用乙醇和超纯水将表面洗净后真空干燥；即可。

5.根据权利要求1或2所述的制备方法，其特征在于，步骤1)中所述的加热反应是指在

160℃下加热反应12-16h。

6.根据权利要求1所述的制备方法，其特征在于，步骤2)所述洗涤是指用去离子水和无水乙醇分别清洗3-5次。

7.根据权利要求1所述的制备方法，其特征在于，步骤2)中所述的干燥是指在真空干燥箱中，60-80℃下干燥6-10h。

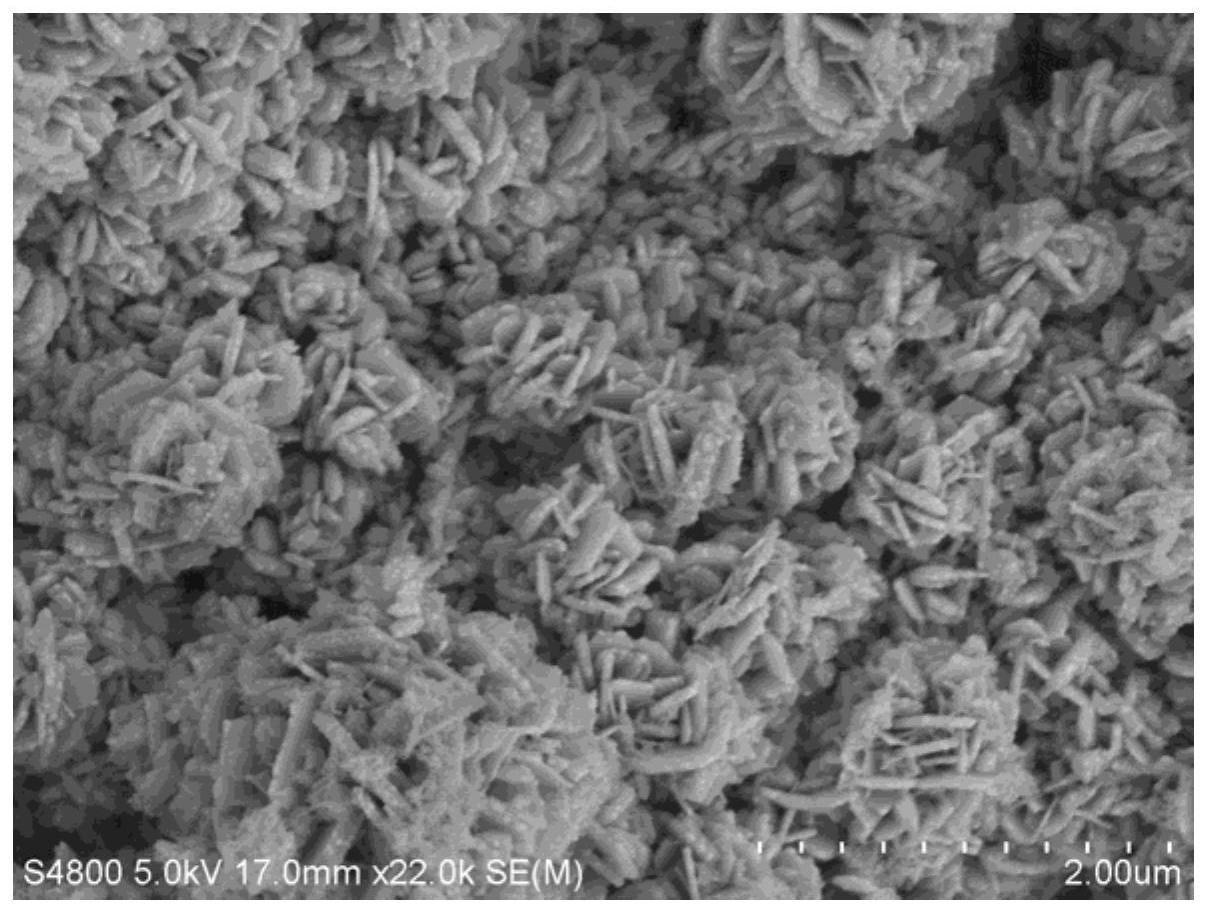

8.采用权利要求1-7任一项所述的方法制备得到的Cu2-xSe纳米片列阵@泡沫铜复合材料。

9.权利要求8所述的Cu2-xSe纳米片列阵@泡沫铜复合材料作为电分解水析氢反应催化剂的应用。
