1.一种N，O，S掺杂的网状石墨化碳纳米材料的制备方法，其特征在于，包含以下操作步骤：(1)将纤维素溶液进行预处理；

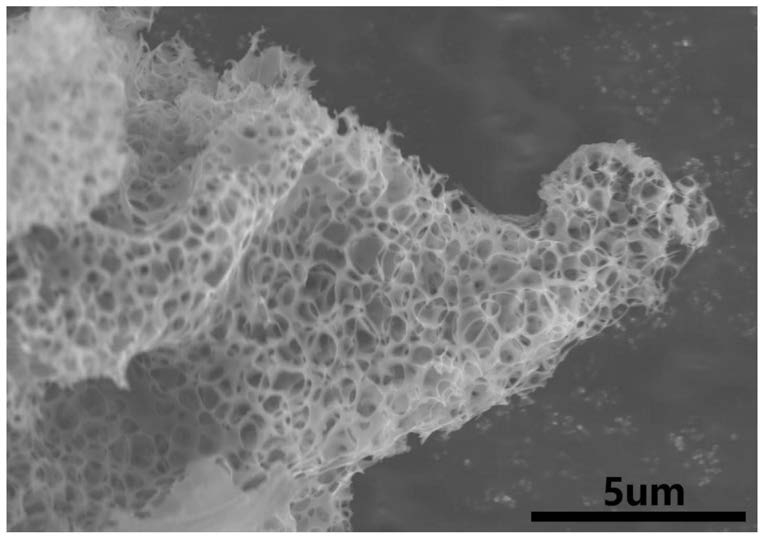

(2)将步骤(1)预处理后所得物质干燥，再进行碳化裂解，洗涤、干燥然后进行煅烧，冷却，即得N，O，S掺杂的网状石墨化碳纳米材料。

2.根据权利要求1所述的制备方法，其特征在于：步骤(1)中所述的纤维素溶液预处理为将所得放入反应器中加热反应，保持温度为150～250℃反应5～48小时。

3.根据权利要求1所述的制备方法，其特征在于：步骤(1)中所述的纤维素溶液为纤维素富含物溶解于硫脲和氢氧化钠溶液，得到含纤维素富含物质量百分数为2～5％的纤维素溶液。

4.根据权利要求3所述的制备方法，其特征在于：所述的纤维素富含物为棉花、脱脂棉、短绒棉或甘蔗渣中的一种。

5.根据权利要求3所述的制备方法，其特征在于：所述的硫脲/氢氧化钠溶液预先经过预冻，使硫脲/氢氧化钠溶液的温度在-0至-15℃之间。

6.根据权利要求3所述的制备方法，其特征在于：所述的硫脲和氢氧化钠溶液为硫脲和氢氧化钠按照质量比5～31:14混合，溶于水中，形成质量百分数为14～20％的硫脲和氢氧化钠溶液。

7.根据权利要求1所述的制备方法，其特征在于：步骤(2)中所述的碳化裂解的温度为

400～700℃，保温时间为0～3小时。

8.根据权利要求1所述的制备方法，其特征在于：步骤(2)中所述的煅烧的温度为800～

1500℃，时间为1～3小时。

9.根据权利要求1所述的制备方法，其特征在于：步骤(2)中所述的碳化裂解在氮气、氩气或氦气中的一种惰性氛围下或真空环境下进行碳化裂解；所述的高温煅烧为在氮气、氩气或氦气中的一种惰性氛围下或真空环境下进行高温煅烧。
