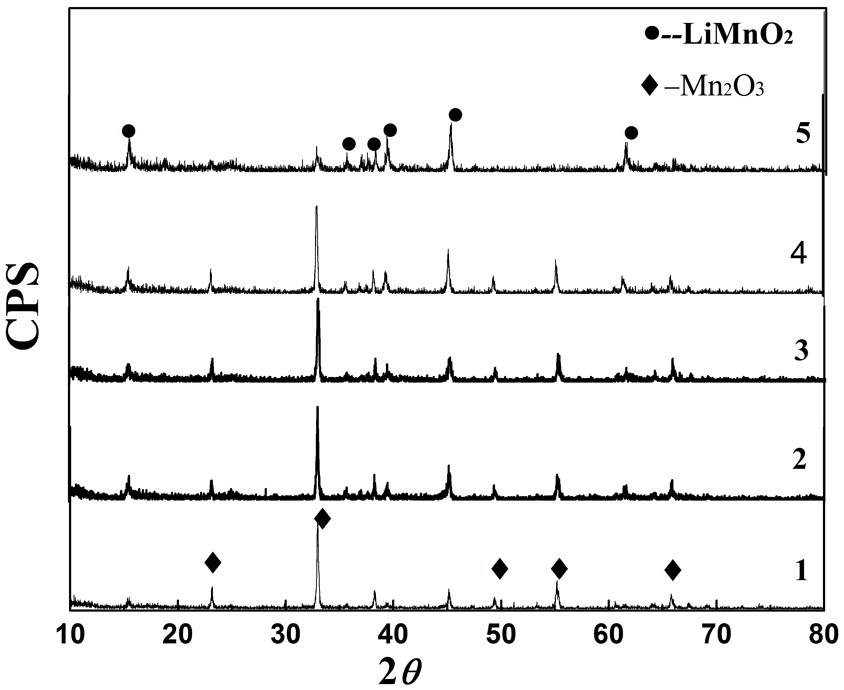

1.一种锂离子电池正极材料层状锰酸锂的制备方法，其特征在于，包括下述步骤：（1）将LiOH·H2O和Mn2O3按Li+、Mn3+摩尔比为1:1-4:1混合后倒入装有去离子水的烧杯中并进行磁力搅拌，再将搅拌后的混合液放入高压反应釜中，同时加入2-40倍的氨水，氨水的加入倍数是按照氨水中OH—和锂源中Li+的摩尔比计算；（2）设定反应温度为120-200℃、反应时间为5-30h，使步骤（1）中的组分进行水热反应；（3）将水热反应所得到的产物进行洗涤、干燥，最终得到o-LiMnO2。

2.根据权利要求1所述的一种锂离子电池正极材料层状锰酸锂的制备方法，其特征在— +

于，所述步骤（1）中优选加入6-20倍的氨水，氨水的加入倍数是按照氨水中OH 和锂源中Li的摩尔比计算。

3.根据权利要求1所述的一种锂离子电池正极材料层状锰酸锂的制备方法，其特征在于，所述LiOH·H2O与Mn2O3均是化学纯及以上。

4.根据权利要求1所述的一种锂离子电池正极材料层状锰酸锂的制备方法，其特征在于，所述磁力搅拌时间为2-8h。
