专利号: 201710587635X
申请人: 郑永祥
专利类型:发明专利
专利状态:授权未缴费
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-11-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

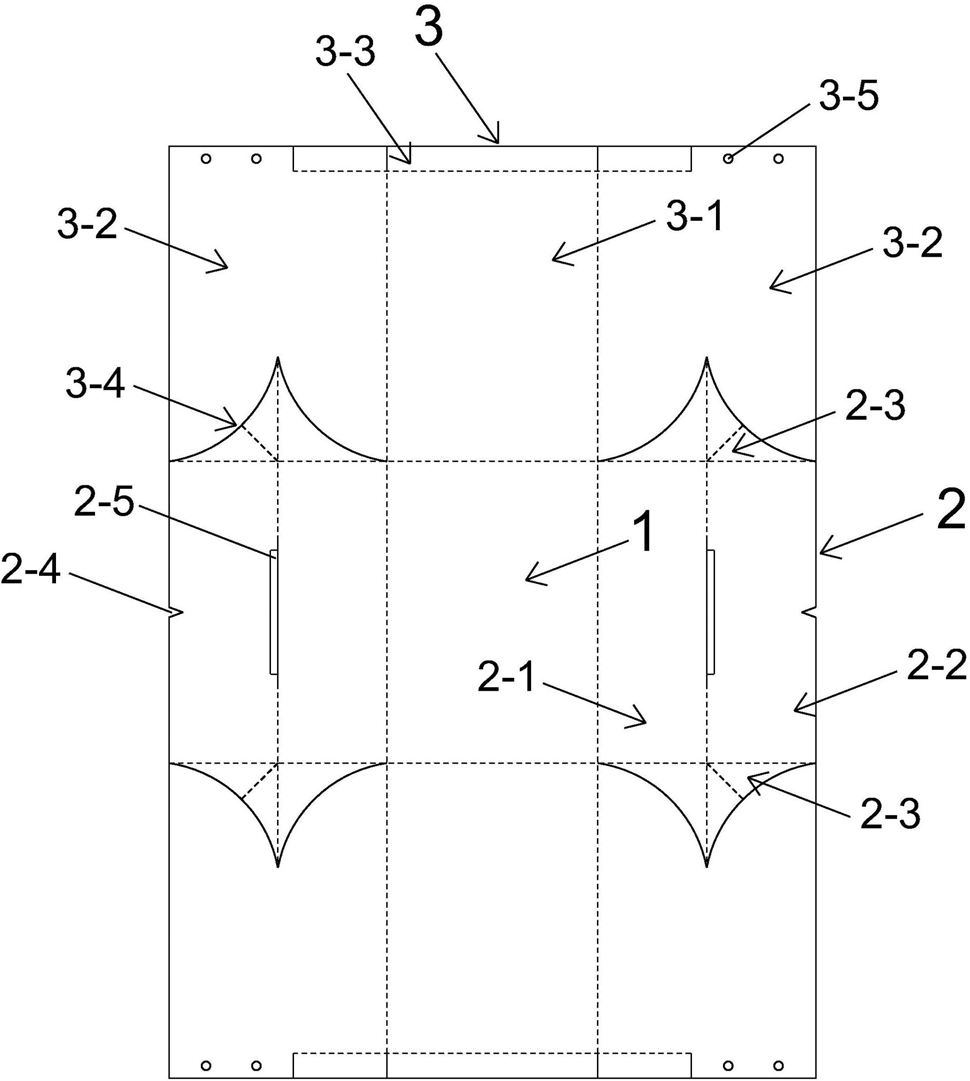

1.一种外送包装盒,其特征在于:它包括底板(1)、两分设于底板(1)左右侧边上的短翼板(2)以及两分设于底板(1)前后侧边上的长翼板(3);

两短翼板(2)向上翻折围合成第一空间(4);所述长翼板(3)包括与底板(1)侧边连接的A区域(3‑1)以及两连接在A区域(3‑1)左右侧边上的B区域(3‑2),长翼板(3)上翻弯折后,A区域(3‑1)位于第一空间(4)的前后侧壁上,B区域(3‑2)位于第一空间(4)的左右侧壁上,且长翼板(3)延伸出第一空间(4)上侧部分形成第二空间(5);外送包装盒还包括设置在第二空间(5)上侧的盖板(6);

所述B区域(3‑2)与短翼板(2)相邻的侧边上设有插接部(3‑4),短翼板(2)上开设有与插接部(3‑4)配合的插槽孔(2‑5);所述短翼板(2)包括与底板(1)侧边连接的C区域(2‑1)以及连接在C区域(2‑1)对应外侧边上的D区域(2‑2);短翼板(2)上翻弯折后,C区域(2‑1)位于第一空间(4)的左右侧,D区域(2‑2)位于第一空间(4)的上侧;所述插槽孔(2‑5)设置在C区域(2‑1)和D区域(2‑2)的交界处;

所述短翼板(2)的前后侧边上还设有E区域(2‑3),所述E区域(2‑3)设有折叠线;短翼板(2)上翻弯折后,E区域(2‑3)位于第一空间(4)的前后侧,且折叠成多层的加强支撑部;

所述B区域(3‑2)为形成插接部(3‑4)所裁去的轮廓与E区域(2‑3)的轮廓相匹配;

所述E区域(2‑3)为类等腰三角形,相对应的B区域(3‑2)为蹄状结构,其外侧尖端部形成插接部(3‑4)。

2.根据权利要求1所述的外送包装盒,其特征在于:所述短翼板(2)的左右外侧边上开设有对接缺口(2‑4),两短翼板(2)通过对接缺口(2‑4)相互锁定。

3.根据权利要求1所述的外送包装盒,其特征在于:同侧B区域(3‑2)折叠后,在第二空间(5)左右侧壁中部形成重叠区,所述重叠区的上边缘开设用于固定拉绳的通孔(3‑5)。

4.根据权利要求3所述的外送包装盒,其特征在于:所述第二空间(5)上边沿重叠区以外区域设有向内弯折且用于支撑盖板(6)的F区域(3‑3);重叠区高于第二空间(5)区域形成限位耳(3‑6),所述盖板(6)两侧设有用于插置限位耳(3‑6)的固定插槽(6‑1)。

5.根据权利要求1‑4任意一项所述的外送包装盒,其特征在于:所述底板(1)为矩形,A区域(3‑1)与底板(1)沿左右方向上的长度相等;C区域(2‑1)、D区域(2‑2)以及底板(1)沿前后方向上的长度相等,且C区域(2‑1)与D区域(2‑2)沿左右方向上的长度相等;B区域(3‑2)与A区域(3‑1)沿前后方向上的长度相等,且B区域(3‑2)与短翼板(2)沿左右方向上的长度相等。
