1.一种磷钼杂多酸负载型磁性介孔二氧化硅材料的制备方法，其特征在于，包括如下步骤：(1)将模板剂聚氧乙烯聚氧丙烯醚嵌段共聚物EO20PO70EO20加入到稀盐酸中，搅拌6～

10h；然后再加入金属源[C16mim]3PMo12O40的乙腈溶液，硅源，共搅拌18～30h；

(2)将步骤(1)所得产物置于水热反应釜中于95～105℃下水热反应22～26h，之后过滤固体并洗涤干燥后，在索氏提取器中使用乙醇将其萃取72～96h；

(3)将步骤(2)所得产物和磁性物质水相分散液混合，超声60～70min后取出，干燥，得到磷钼杂多酸负载型磁性介孔二氧化硅材料。

2.根据权利要求1所述的一种磷钼杂多酸负载型磁性介孔二氧化硅材料的制备方法，其特征在于，步骤(1)中，所述的稀盐酸浓度为2.0mol/L；稀盐酸与模板剂的质量比为23.6:

1。

3.根据权利要求1所述的一种磷钼杂多酸负载型磁性介孔二氧化硅材料的制备方法，其特征在于，步骤(1)中，所述的金属源[C16mim]3PMo12O40的乙腈溶液的浓度为0.025mol/L；

所述的的硅源为正硅酸四乙酯；所述的金属源[C16mim]3PMo12O40的乙腈溶液、硅源和稀盐酸的体积比为0.06:0.06:1。

4.根据权利要求1所述的一种磷钼杂多酸负载型磁性介孔二氧化硅材料的制备方法，其特征在于，步骤(3)中，所述的磁性物质为磁性氧化铁γ-Fe2O3，且颗粒大小为20～30nm，其水相分散液的浓度为250～2000ppm。

5.根据权利要求1所述的一种磷钼杂多酸负载型磁性介孔二氧化硅材料的制备方法，其特征在于，步骤(3)中，所述的磁性物质水相分散液与步骤(2)产物的吸水量是等体积的；

所述吸水量是由单位质量干燥产物与完全湿润产物质量差得到的。

6.根据权利要求1所述的一种磷钼杂多酸负载型磁性介孔二氧化硅材料的制备方法，其特征在于，步骤(3)中，所述的干燥步骤为依次在50℃和200℃下分别干燥0.5h和8h。

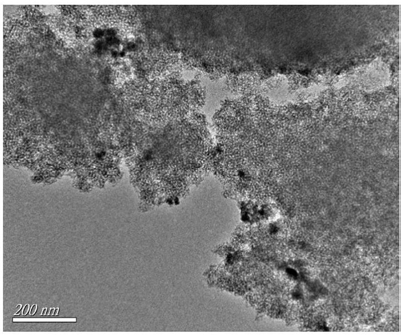

7.一种磷钼杂多酸负载型磁性介孔二氧化硅材料，是通过权利要求1～6中任一项所述制备方法得到的，具有介孔结构，其比表面积达700～800m2/g，孔径分布为3～7nm，且带有磁性。

8.将权利要求7所述的磷钼杂多酸负载型磁性介孔二氧化硅材料用于催化氧化脱除燃油中芳香族硫化物的用途。
