专利号: 2017105891364
申请人: 瑞安市雏鹰文学艺术培训学校
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

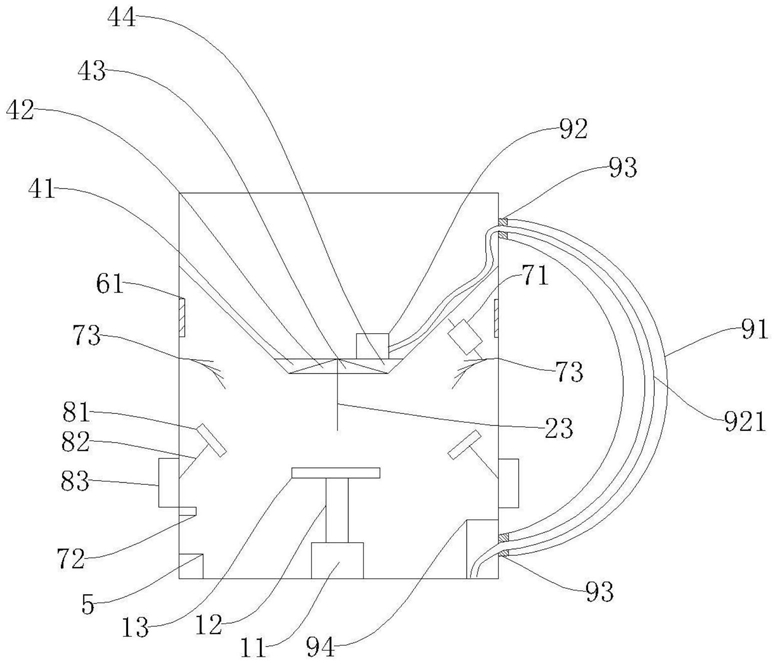

1.一种室内空气净化加湿器,其特征在于,包括:

机壳,其为顶部敞开的立方体结构;

栽培盘,其设置在所述机壳的内部,所述栽培盘的边缘与所述机壳的内壁密封连接,且所述栽培盘的盘口与所述机壳的顶部重合,所述栽培盘包括水平设置的盘底和位于盘底相对两侧分别向上倾斜设置的边挡部,所述栽培盘的盘底朝向所述机壳的底部竖直设有挡板,所述挡板垂直于水平方向的两端与所述机壳的内壁固接,所述边挡部关于所述挡板对称,所述栽培盘的盘底设有多个第一出水孔,所述第一出水孔均匀的分设在所述挡板两侧,所述第一出水孔围成一个圆形,所述栽培盘的边挡部上分别设有多个第二出水孔,所述第二出水孔靠近所述盘底设置;

进风口和出风口,所述进风口和出风口分别设置在所述机壳的相对两个侧面上,并靠近所述机壳的顶部关于所述挡板对称;

一对导流板,所述导流板分别设置在所述进风口和所述出风口的下方,所述导流板包括均为相同的长方形结构的板体一、板体二、板体三、板体四,其中,板体一的沿其长度方向的一个端部与所述机壳的内壁固接,且板体一向下倾斜并与所述机壳的内壁的夹角为70°,板体二的沿其长度方向的一个端部固设在所述板体一的长度方向的中线处,且所述板体二位于所述板体一的下方,与所述板体一的夹角为15°,所述板体二靠近所述板体一的部分设有多个通孔,板体三的沿其长度方向的一个端部固设在所述板体二的长度方向的中线处,且所述板体三位于所述板体二的下方,与所述板体二的夹角为10°,所述板体三靠近所述板体二的部分也设有多个通孔,板体四的沿其长度方向的一个端部固设在所述板体三的长度方向的中线处,且所述板体四位于所述板体三的下方,与所述板体三的夹角为20°,所述板体四靠近所述板体三的部分也设有多个通孔;

雾化装置,其设置在所述机壳的底部,所述雾化装置包括第一电动机、与第一电动机的输出轴连接的第一转轴、以及与第一转轴垂直连接的转盘,所述第一电动机的输出轴竖直向上设置,所述第一电动机设置在所述机壳底部的收纳壳内,所述转盘与所述挡板不接触,所述第一出水孔围成的圆形在竖直方向的投影落在所述转盘上;

风机,其设置在所述机壳内部并靠近所述出风口处,且位于所述板体一的上方;

出水腔,其设置在所述栽培盘的盘底并朝向所述机壳的顶部,所述出水腔正对所述转盘设置,所述出水腔通过第一间隔板、第二间隔板、第三间隔板依次隔分成竖直方向的截面均为三角形的第一腔室、第二腔室、第三腔室、第四腔室,且第二腔室和第三腔室关于所述挡板对称,其中,所述第一腔室和所述第二腔室之间的所述第一间隔板、所述第三腔室和所述第四腔室之间的所述第二间隔板上均设有条形孔,所述第二腔室和所述第三腔室均具有所述第一出水孔,所述第一腔室和所述第四腔室均具有所述第二出水孔;

潜水泵,其设置在所述机壳的底部,所述潜水泵的总水管分别连接有第一出水管、第二出水管,所述第一出水管通入第二腔室,所述第二出水管通入第三腔室,所述第一出水管和所述第二出水管通过一个截止阀控制;

进水口和出水口,所述进水口设置在所述机壳的一个侧面上,所述进水口的高度低于所述进风口的高度,所述出水口设置在所述机壳的底部,所述出水口设有与之密封连接的盖体。

2.如权利要求1所述的室内空气净化加湿器,其特征在于,还包括手柄,所述手柄设置在所述机壳外侧并与所述机壳的内部贯通,所述手柄为弧形的中空结构,所述手柄的上端位于所述栽培盘上方,下端靠近所述机壳的底部;所述机壳底部设有过滤装置,所述栽培盘内设有抽水泵,所述抽水泵通过抽水管与所述过滤装置连通,所述抽水管设置在所述手柄内部,且所述抽水管上套设有两个密封塞,其中一个密封塞设置在所述手柄的上端,另一个密封塞设置在所述手柄的下端。

3.如权利要求1所述的室内空气净化加湿器,其特征在于,还包括水位传感器,其设置在所述机壳的内壁上,且设置高度不高于所述转盘的高度。

4.如权利要求3所述的室内空气净化加湿器,其特征在于,还包括一对齿轮转盘,所述齿轮转盘通过与其垂直的第二转轴连接,所述第二转轴与第二电动机的输出轴连接,其中,所述齿轮转盘上以所述转盘的中心为起点沿径向对称设有四个齿片,所述齿片为弧形片体,所述第二转轴穿过所述机壳的内壁倾斜设置,所述齿轮转盘所在的平面分别与所述栽培盘的边挡部所在的平面平行,且位于所述导流板的下方,所述第二电动机设置在所述机壳的外壁上,其中,所述导流板与所述齿轮转盘沿所述第二转轴方向的投影不接触。

5.如权利要求1所述的室内空气净化加湿器,其特征在于,所述截止阀的手轮所在的平面与所述机壳的侧壁平行,且所述截止阀的手轮上设有连杆,所述连杆垂直穿过所述机壳的侧壁与旋钮连接,所述旋钮设置在所述机壳的外部。

6.如权利要求1所述的室内空气净化加湿器,其特征在于,所述第一出水管与所述第二出水管的管径相同。

7.如权利要求1所述的室内空气净化加湿器,其特征在于,所述第一出水孔、所述第二出水孔的孔径比为3:5。
