专利号: 2017105891523
申请人: 桐乡市常新农机专业合作社
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

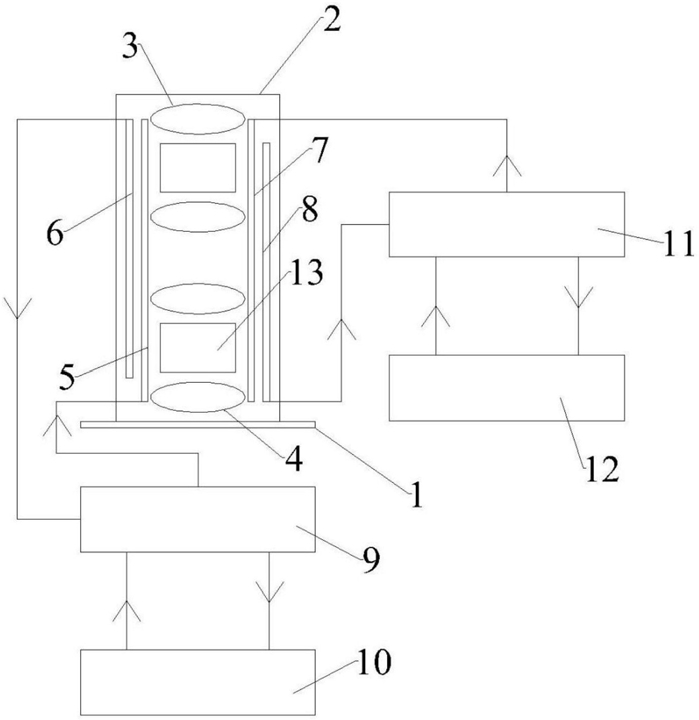

1.一种太阳能温差发电装置,其特征在于,包括:

底座,其水平固定在水面;

壳体,其为圆筒状结构,并且垂直设置在所述底座表面;

热水进管和热水出管,其设置在所述壳体内部,并且沿着所述壳体的轴向延伸;

冷水进管和冷水出管,其设置在所述壳体内部,并且沿着所述壳体的轴向延伸,所述冷水进管上设置有第一输送泵;

第一冷水箱和第二冷水箱,其均固定在水下,并且在水里的深度依次增加,所述第一冷水箱和所述第二冷水箱的内部盛有水,所述第一冷水箱与冷水进管和冷水出管均连通,所述第一冷水箱与所述第二冷水箱通过第一循环管和第二循环管连通,所述第一循环管和所述第二循环管上分别设置有第一循环泵和第二循环泵,所述第一循环泵和所述第二循环泵的输水方向相反,所述第一冷水箱内设置有第一温度传感器,当第一温度传感器检测到第一冷水箱中的水温高于第一设定温度时,开启所述第一循环泵和所述第二循环泵,直至所述第一冷水箱中的水温低于第一设定温度;

多个第一盘管,所述第一盘管由对折金属管绕制而成的蚊香状结构,所述第一盘管的轮廓线符合阿基米德螺线,多个第一盘管平行间隔设置在所述壳体内部,且所述第一盘管所在的平面垂直于所述壳体的轴线,所述第一盘管的进水口和出水口分别与所述热水进管和热水出管连通;

多个第二盘管,所述第二盘管由对折金属管绕制而成的蚊香状结构,所述第二盘管的轮廓线符合阿基米德螺线,多个第二盘管平行间隔设置在所述壳体内部,所述第二盘管与所述第一盘管平行,并且每个第二盘管均位于两个第一盘管之间,所述第二盘管的进水口和出水口分别与所述冷水进管和冷水出管连通;

多个温差发电组件,每个温差发电组件均设置在一个第一盘管和一个第二盘管之间,并且使温差发电组件得热端与第一盘管的表面贴合,使温差发电组件的冷端与第二盘管的表面贴合。

2.如权利要求1所述的太阳能温差发电装置,其特征在于,还包括:

第一热水箱和第二热水箱,其内部均盛有水,所述第一热水箱与热水进管和热水出管均连通,所述第一热水箱与所述第二热水箱通过第三循环管和第四循环管连通,所述第二热水箱与太阳能热水器的进水管和出水管连通,所述第三循环管和所述第四循环管上分别设置有第三循环泵和第四循环泵,所述第三循环泵和所述第四循环泵的输水方向相反,所述第一热水箱内设置有第二温度传感器,当第二温度传感器检测到第一热水箱中的水温低于第二设定温度时,开启所述第三循环泵和所述第四循环泵,直至所述第一热水箱中的水温高于第二设定温度。

3.如权利要求1所述的太阳能温差发电装置,其特征在于,所述第一冷水箱的深度不低于3米,所述第二冷水箱的深度不低于10米。

4.如权利要求1所述的太阳能温差发电装置,其特征在于,所述第一冷水箱和所述第二冷水箱均由易导热材料制作。

5.如权利要求2所述的太阳能温差发电装置,其特征在于,所述第一热水箱和所述第二热水箱的表面设置有保温层。

6.如权利要求1所述的太阳能温差发电装置,其特征在于,所述第一盘管和所述第二盘管的材质为铜,所述第一盘管和所述第二盘管的中心与所述壳体的轴线重合。

7.如权利要求2所述的太阳能温差发电装置,其特征在于,所述第一设定温度为25℃,所述第二设定温度为85℃。
