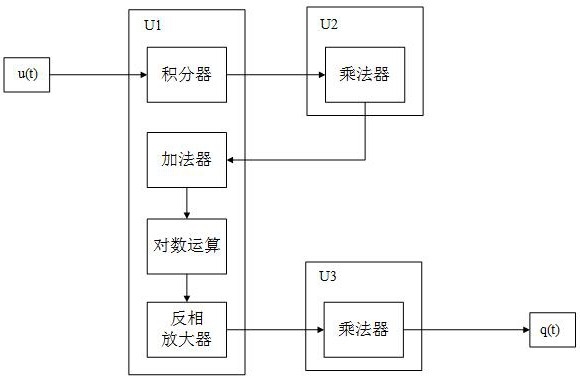

1.对数型忆容器等效模拟电路，其特征在于：包括集成运算放大器U1和模拟乘法器U2、模拟乘法器U3，实现忆容器电荷‑电压满足的滞回曲线；所述集成运算放大器U1用于实现反相运算、加法运算、积分运算和对数运算；乘法器U2和乘法器U3实现乘法运算；

所述的集成运算放大器U1采用LF347N，其内共有四个运算放大器，集成运算放大器U1的第4引脚接正电源，第11引脚接负电源；集成运算放大器U1的第1引脚、第2引脚、第3引脚对应的运算放大器与电容C1、电阻R1、电阻R2组成积分电路，实现积分运算；集成运算放大器U1的第5引脚、第6引脚、第7引脚对应的运算放大器与电阻R7、电阻R8组成反相器，实现反相运算；集成运算放大器U1的第8引脚、第9引脚、第10引脚对应的运算放大器与电阻R6、二极管D1组成对数运算电路，实现对数运算；集成运算放大器U1的第12引脚、第13引脚、第14引脚对应的运算放大器与电阻R3、电阻R4、电阻R5组成加法电路，实现加法运算；

所述的乘法器U2采用AD633JN，乘法器U2的第1引脚和第3引脚连接集成运算放大器U1的第1引脚；乘法器U2的第2引脚、第4引脚和第6引脚接地；乘法器U2的第5引脚接负电源，第

8引脚接正电源，第7引脚为乘法器U2的输出；

所述的乘法器U3采用AD633JN，乘法器U3的第1引脚连接输入信号，乘法器U3的第3引脚连接集成运算放大器U1的第7引脚，乘法器U3的第2引脚、第4引脚和第6引脚接地，乘法器U3的第5引脚接负电源，第8引脚接正电源，乘法器U3的第7引脚为乘法器U3的输出。
