1.一种高击穿场强钛酸锆铜镉巨介电陶瓷材料，其特征在于：该陶瓷材料由CdCu3ZrxTi4-xO12表示的材料组成，其中x的取值为0.02～0.20；该陶瓷材料由下述方法制备得到：（1）按照CdCu3ZrxTi4-xO12的化学计量比，将Cd(NO3)2•4H2O、Cu(NO3)2•3H2O、ZrO(NO3)2•

2H2O加入到无水乙醇与去离子水的混合溶剂中配制成溶液A，将Ti(C4H9O)4加入到无水乙醇中配制成溶液B；将溶液A和溶液B混合，并加入冰醋酸，所得混合液中钛酸丁酯的浓度为0.3～0.7mol/L、冰醋酸的体积分数为2.5%～10%、去离子水的体积分数为5%～15%，在30～75℃下加热并搅拌均匀，得到溶胶，继续搅拌直至溶胶变为凝胶，将凝胶陈化后干燥，得到干凝胶；将干凝胶研磨后，在600～700℃下煅烧8～10小时，得到CdCu3ZrxTi4-xO12陶瓷粉体；

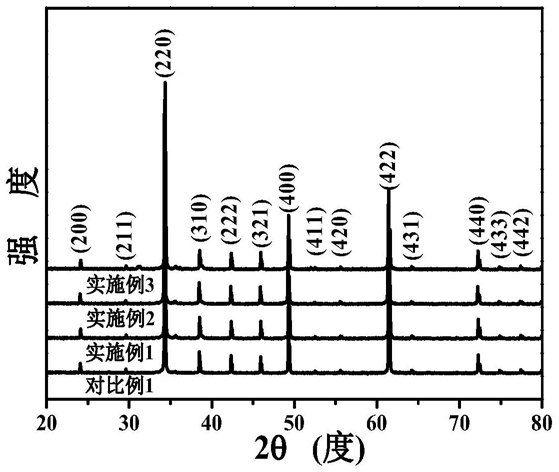

（2）将CdCu3ZrxTi4-xO12陶瓷粉体经造粒、压片、排胶后，在980～1000℃烧结10～15小时，得到高击穿场强钛酸锆铜镉巨介电陶瓷材料。

2.根据权利要求1所述的高击穿场强钛酸锆铜镉巨介电陶瓷材料，其特征在于：所述x的取值为0.05～0.10。

3.根据权利要求1所述的高击穿场强钛酸锆铜镉巨介电陶瓷材料，其特征在于：步骤（1）中，所得混合液中钛酸丁酯的浓度为0.5mol/L、冰醋酸的体积分数为5%、去离子水的体积分数为10%。

4.根据权利要求1所述的高击穿场强钛酸锆铜镉巨介电陶瓷材料，其特征在于：步骤（1）中，在40～50℃下加热并搅拌均匀，得到溶胶。

5.根据权利要求1所述的高击穿场强钛酸锆铜镉巨介电陶瓷材料，其特征在于：步骤（1）中，将干凝胶研磨后，在650℃下煅烧10小时。

6.根据权利要求1所述的高击穿场强钛酸锆铜镉巨介电陶瓷材料，其特征在于：步骤（2）中，在990℃下烧结15小时。
