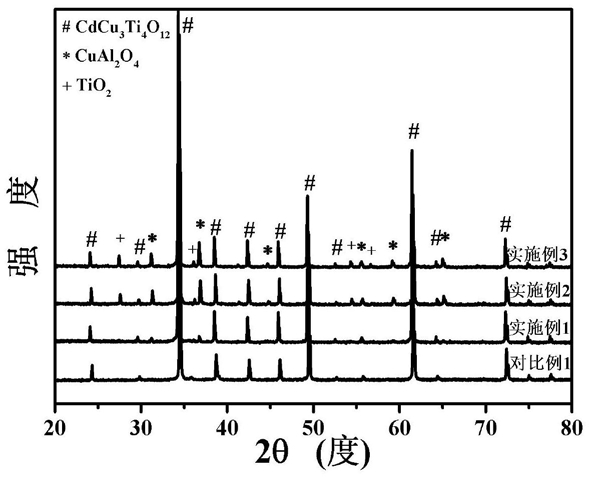

1.一种高储能密度氧化铝掺杂钛酸铜镉巨介电陶瓷材料，其特征在于：该陶瓷材料由CdCu3Ti4O12-x wt％Al2O3表示的材料组成，其中x的取值为2～9。

2.根据权利要求1所述的高储能密度氧化铝掺杂钛酸铜镉巨介电陶瓷材料，其特征在于：所述x的取值为2～4。

3.一种权利要求1所述的氧化铝掺杂钛酸铜镉巨介电陶瓷材料的制备方法，其特征在于它由下述步骤组成：(1)按照CdCu3Ti4O12的化学计量比，将Cd(NO3)2·4H2O、Cu(NO3)2·3H2O加入到无水乙醇与去离子水的混合溶剂中配制成溶液A，将Ti(C4H9O)4加入到无水乙醇中配制成溶液B；将溶液A和溶液B混合，并加入冰醋酸，所得混合液中钛酸丁酯的浓度为0.3～0.7mol/L、冰醋酸的体积分数为2.5％～10％、去离子水的体积分数为5％～15％，在30～75℃下加热并搅拌均匀，得到溶胶，继续搅拌直至溶胶变为凝胶，将凝胶陈化后干燥，得到干凝胶；将干凝胶研磨后，在600～700℃下煅烧8～10小时，得到CdCu3Ti4O12陶瓷粉体；

(2)向CdCu3Ti4O12陶瓷粉体中加入其质量3％～12％的氧化铝粉，经球磨、烘干、造粒、压片、排胶后，在970～1000℃烧结10～15小时，得到氧化铝掺杂钛酸铜镉巨介电陶瓷材料。

4.根据权利要求3所述的氧化铝掺杂钛酸铜镉巨介电陶瓷材料的制备方法，其特征在于：步骤(1)中，所得混合液中钛酸丁酯的浓度为0.5mol/L、冰醋酸的体积分数为5％、去离子水的体积分数为10％。

5.根据权利要求3或4所述的氧化铝掺杂钛酸铜镉巨介电陶瓷材料的制备方法，其特征在于：步骤(1)中，在40～50℃下加热并搅拌均匀，得到溶胶。

6.根据权利要求3或4所述的氧化铝掺杂钛酸铜镉巨介电陶瓷材料的制备方法，其特征在于：步骤(1)中，将干凝胶研磨后，在650℃下煅烧10小时。

7.根据权利要求3所述的氧化铝掺杂钛酸铜镉巨介电陶瓷材料的制备方法，其特征在于：步骤(2)中，在990℃下烧结15小时。
