专利号: 2017105939823
申请人: 安庆师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

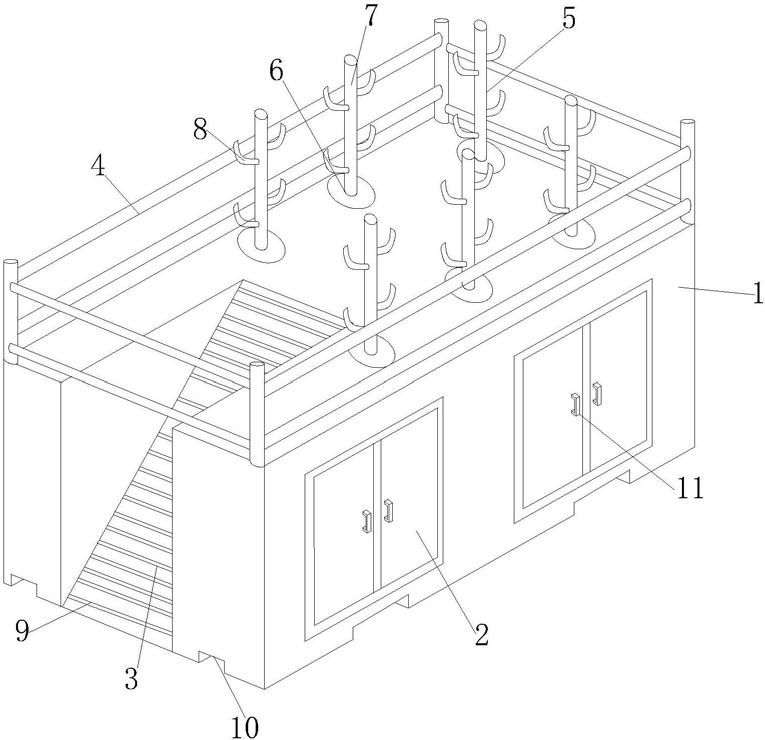

1.具有共享单车集装架的运输车车厢,其特征在于:包括上单车集装机构、下单车集装机构、单车固定机构以及阻油机构,所述下单车集装机构上端设有上单车集装机构,所述上单车集装机构、下单车集装机构内均设有单车固定机构,所述单车固定机构下部设有阻油机构;

所述下单车集装机构包括箱体(1),所述箱体(1)的侧壁上设有箱门(2),所述箱门(2)用于连通箱体(1)内部与外部,所述箱门(2)上均设有把手(11),所述箱体(1)底部侧壁上设有用于搬运箱体(1)的叉车口(10),所述箱体(1)的一侧设有爬行梯(3),所述爬行梯(3)连接上车集装机构;

所述上车集装机构包括护栏(4),所述护栏(4)设在箱体(1)上端的外侧,所述护栏(4)内部、箱体(1)内部均设有单车固定机构,所述单车固定机构包括单车架(5),所述单车架(5)底部设有底座(6),所述底座(6)上端设有立杆(7),所述立杆(7)的上下两侧均设有挂钩(8),所述挂钩(8)分别用于挂住单车的两个轮毂;

所述阻油机构包括套管(14),所述套管(14)设在盛油板(13)中部位置,所述套管(14)设在立杆(7)的下部且与立杆(7)螺纹固定连接,所述盛油板(13)中部设有用于盛放单车链条或者其他位置所低落润滑油的凹槽(15);

所述爬行梯(3)与水平线的夹角为30~45°,所述爬行梯(3)的上端铺设有一侧防滑钢筋(9),所述防滑钢筋(9)间的间距相等;

所述箱体(1)内正对于爬行梯(3)的下端设有用于放置一些单车的维修用品的部件箱(12)。

2.根据权利要求1所述的具有共享单车集装架的运输车车厢,其特征在于:所述单车架(5)与上单车集装机构、下单车集装机构的连接方式为螺栓连接,所述底座(6)上设有多个螺孔,所述螺孔用于匹配固定螺栓。

3.根据权利要求1所述的具有共享单车集装架的运输车车厢,其特征在于:所述立杆(7)与底座(6)通过螺纹固定连接,所述立杆(7)下端侧壁上设有外螺纹,所述底座(6)上设有与外螺纹相匹配的螺纹套孔。

4.根据权利要求1所述的具有共享单车集装架的运输车车厢,其特征在于:所述箱体(1)外壁上涂有一层用于防止箱体(1)表面物质氧化的防氧化漆。
