1.一种异硫氰酸荧光素修饰的聚多巴胺复合材料的制备方法，其特征在于，包括如下步骤：

1)在装有乙醇水溶液的烧杯中加入氨水，调节pH至8.4-8.6，得混合溶液，其中，氨水与乙醇水溶液的体积比为1：(48-52)；

2)在步骤1)所得的混合溶液中加入多巴胺盐酸盐和异硫氰酸荧光素FITC，置于30℃水浴中搅拌28-30h，得悬浮液，其中，多巴胺盐酸盐和异硫氰酸荧光素FITC的质量比为(50-

200):(2.5-10)，多巴胺盐酸盐在乙醇水溶液中的固含量为(1.5-7)mg/mL；

3)在步骤2)所得的悬浮液中加入HCl稀溶液，调节pH至4.8-5.0，置于离心机中离心，得下层沉淀，再将离心好的下层沉淀分散到蒸馏水中，即为PDA-FITC复合材料水溶液，其中，蒸馏水与乙醇水溶液的体积比为1：2。

2.根据权利要求1所述的一种异硫氰酸荧光素修饰的聚多巴胺复合材料的制备方法，其特征在于：所述乙醇水溶液的体积百分比浓度为25％-35％。

3.根据权利要求1所述的一种异硫氰酸荧光素修饰的聚多巴胺复合材料的制备方法，其特征在于：所述氨水的质量百分比浓度为28％，HCl稀溶液的浓度为1mol/L。

4.采用权利要求1-3任意一项所述的制备方法得到的PDA-FITC复合材料。

5.权利要求4所述的PDA-FITC复合材料在检测Au3+离子浓度方面的应用。

6.根据权利要求5所述的PDA-FITC复合材料在检测Au3+离子浓度方面的应用，其特征在于，采用下述方法步骤：

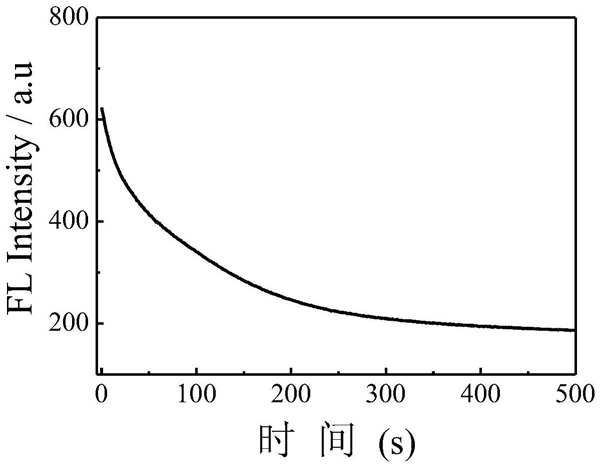

取一系列5mL具塞刻度比色管，分别向每支比色管中加入100μL上述制备的PDA-FITC复合材料水溶液和100μL PBS缓冲溶液，再分别向每支比色管中加入0-600μL不同体积的金离子水溶液，每支比色管稀释至1mL，反应至少5min后，置于荧光比色皿中在激发波长470nm、发射波长523nm时测定荧光强度；以Au3+浓度为横坐标，反应液在523nm波长处的荧光强度值为纵坐标，在直角坐标系中作图，得到Au3+浓度与荧光强度之间的线性关系图，根据它们之间的这种线性关系以检测Au3+的浓度。

7.根据权利要求5所述的PDA-FITC复合材料在检测Au3+离子浓度方面的应用，其特征在于：所述PBS缓冲溶液的pH为4.8-5.0。

8.根据权利要求5所述的PDA-FITC复合材料在检测Au3+离子浓度方面的应用，其特征在于，所述步骤具体如下：

A、PDA-FITC复合材料的制备：在30mL乙醇水溶液中加入0.6mL氨水调节pH至8.5，之后加入50～200mg多巴胺盐酸盐和2.5～10mg异硫氰酸荧光素FITC，再置于30℃水浴中搅拌

30h后加入HCl稀溶液调节pH至5.0，将调好pH的悬浮液用离心机离心得下层沉淀，将离心好的下层沉淀再分散到60mL蒸馏水中，即得PDA-FITC复合材料水溶液；

3+

B、对Au 的检测：取12支5mL具塞刻度比色管，分别向每支比色管中加入100μL步骤A制备的PDA-FITC复合材料水溶液和100μLpH为4.8-5.0的PBS缓冲溶液，然后分别向每支比色管中依次加入0μL、20μL、50μL、80μL、100μL、150μL、200μL、250μL、300μL、400μL、500μL、600μL浓度为100μM的氯金酸水溶液，每支比色管稀释至1mL，反应至少5min后，置于荧光比色皿

3+

中在激发波长470nm、发射波长523nm时测定荧光强度；以Au 浓度为横坐标，反应液在523nm波长处的荧光强度值为纵坐标，在直角坐标系中作图，得到Au3+浓度与荧光强度之间的线性关系图，根据它们之间的这种线性关系以检测Au3+的浓度。
