专利号: 2017106020816
申请人: 山东师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

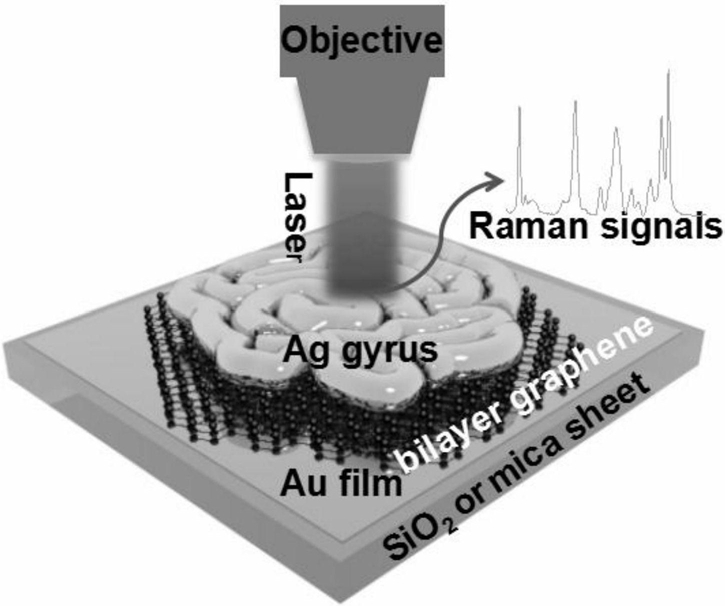

1.一种银脑回/石墨烯/金膜复合型三维拉曼增强基底,其特征在于,包括:石墨烯‑金纳米结构基底;

沉积在石墨烯‑金纳米结构基底上的银脑回纳米结构;

其中,所述银脑回纳米结构为与人类大脑皮层的脑回与脑沟结构类似的、由纳米银构成的结构体;

所述银脑回纳米结构的宽度为10‑30nm,间隙为1‑10nm,厚度为2‑10nm;

所述基底材料为石英、硅或柔性超薄云母片;

所述的石墨烯层数为2‑10层;所述银脑回纳米结构具有超狭窄的纳米间隙和周期性。

2.一种银脑回/石墨烯/金膜复合型三维拉曼增强基底的制造方法,其特征在于,包括:制备石墨烯‑金纳米结构基底;

在石墨烯‑金纳米结构基底上热蒸镀银脑回纳米结构,即得;

所述银脑回纳米结构为与人类大脑皮层的脑回与脑沟结构类似的、由纳米银构成的结构体。

3.如权利要求2所述的方法,其特征在于,所述热蒸镀的具体步骤为:将石墨烯‑金纳米结构基底放入热蒸镀设备中,距离钼舟15cm,在钼舟中放入0.0015g高纯银丝,密封,气压抽‑3

至5×10 Pa,调节电流升至90A,得到银脑回纳米结构。

4.如权利要求2所述的方法,其特征在于,所述银脑回纳米结构的宽度为10‑30nm,间隙为1‑10nm,厚度为2‑10nm。

5.如权利要求2所述的方法,其特征在于,所述基底材料为石英、硅或柔性超薄云母片。

6.如权利要求2所述的方法,其特征在于,所述制备石墨烯‑金纳米结构基底的方法为:利用热蒸镀的方法在基底表面沉积金纳米薄膜,湿法转移化学气相沉积法生长的石墨烯。

7.如权利要求6所述的方法,其特征在于,所述的金纳米薄膜厚度为10‑50nm。

8.如权利要求2‑7任一项所述的方法制备的银脑回/石墨烯/金膜复合型三维拉曼增强基底。

9.如权利要求1或权利要求8中所述的银脑回/石墨烯/金膜复合型三维拉曼增强基底在食品安全检测中的应用,其中所述的银脑回/石墨烯/金膜复合型三维拉曼增强基底的基底材料为柔性超薄云母片。
