专利号: 2017106024357
申请人: 徐州新南湖科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

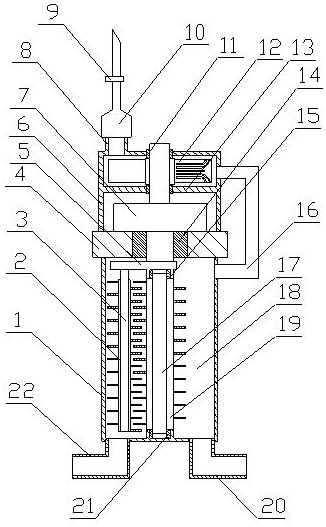

1.一种零部件润滑介质混合注入装置,其特征是:由主体固定装置、混合搅拌装置和动力抽取装置组成,主体固定装置由下壳体、安装板、上壳体、润滑管、支撑轴承、环形隔板、固定轴承、连接管、混合腔、颗粒传输管和油脂管组成,下壳体置于安装板的下端面上,上壳体置于安装板的上端面上,所述下壳体和安装板组合形成混合腔,所述安装板为圆板,且中心位置开有圆孔,所述圆孔内置有固定轴承,油脂管置于下壳体上,且和混合腔相连通,颗粒传输管置于下壳体上,且和混合腔相连通,环形隔板置于上壳体内,且将上壳体内分割为上下两个空腔,所述环形隔板内圈置有支撑轴承,润滑管置于上壳体上,且和上壳体上侧空腔相连通,混合腔和上壳体上侧空腔通过连接管相连通,动力抽取装置由双轴电机、调节阀、针管、回转叶片、导流板、中部环形隔板和安装孔组成,双轴电机置于上壳体内,且位于环形隔板下方,所述双轴电机的电机轴一端穿过安装板上的固定轴承,且延伸至混合腔内,另一端穿过环形隔板上的支撑轴承,多个回转叶片通过安装孔周向置于电机轴上,且位于环形隔板上方,所述回转叶片主体部分为竖直放置的矩形板,中部隔板横向置于回转叶片一侧,且垂直于回转叶片,两组导流板垂直置于回转叶片一侧,且分别位于中部隔板两侧,所述导流板的宽度等于中部隔板宽度,回转叶片上开有多个安装孔,针管置于润滑管上,针管上置有调节阀,混合搅拌装置由搅拌叶轮、搅拌轴、连接架、回转轴承、主轴、主轴叶轮和支撑套组成,连接架中部位置于双轴电机上,且位于混合腔内,主轴一端通过回转轴承和连接架中部位置相连接,另一端通过回转轴承置于下壳体上的支撑套内,所述主轴上置有主轴叶轮,所述主轴叶轮上的叶片为螺旋叶片,三个搅拌轴分别对应置于连接架上,且位于同一圆周上,所述搅拌轴上置有搅拌叶轮,所述搅拌叶轮和搅拌轴之间置有轴承,所述搅拌叶轮上的叶片为螺旋叶片,且和主轴上的旋向相同,螺旋距相同,所述主轴叶轮上叶片和相邻的搅拌叶轮上的叶片相成交错分布。

2.根据权利要求1所述的一种零部件润滑介质混合注入装置,其特征在于所述中部隔板的长度小于回转叶片长度。

3.根据权利要求1或2所述的一种零部件润滑介质混合注入装置,其特征在于所述中部隔板的延长线经过回转叶片短边中点,所述中部隔板的翼展宽度等于回转叶片短边距离的四分之一,所述中部隔板根部厚度大于端部厚度。

4.根据权利要求1所述的一种零部件润滑介质混合注入装置,其特征在于所述导流板两个一组,同组的两个导流板各对应点间距相同。

5.根据权利要求1或4所述的一种零部件润滑介质混合注入装置,其特征在于所述导流板为一端带有一定弯曲弧度的直板。

6.根据权利要求5所述的一种零部件润滑介质混合注入装置,其特征在于所述中部隔板上侧的导流板的弯曲方向向上,所述中部隔板下侧的导流板弯曲方向向下。

7.根据权利要求1所述的一种零部件润滑介质混合注入装置,其特征在于所述连接架为可平衡混合腔内的动力,使得混合腔内各处均可以被混合搅拌的Y型结构。
