1.一种Bi2O3-Bi2VO5.5异质结的制备方法，其特征在于，所述制备方法包括：（1）将铋盐水溶液和草酸盐水溶液混合，经加热反应后得到第一前驱体；

（2）将所述第一前驱体、醇的水溶液、铋盐和钒酸盐混合，经加热反应后得到第二前驱体；

（3）将所述第二前驱体进行煅烧，得到Bi2O3-Bi2VO5.5异质结；所述铋盐水溶液和所述草酸盐水溶液按照体积比为1：1混合；

相对于1重量份的所述醇的水溶液，所述第一前驱体的用量为0.1-1重量份，所述铋盐的用量为0.005-0.05重量份，所述钒酸盐的用量为0.01-0.05重量份；

所述铋盐水溶液的质量浓度为0.1-0.2g/mL，所述草酸盐水溶液的质量浓度为0.01-

0.1g/mL，所述醇的水溶液的质量浓度为0.0025-0.1g/mL；所述草酸盐水溶液选自草酸钠水溶液和/或草酸钾水溶液；所述醇的水溶液选自甘露醇水溶液、乙醇水溶液和乙二醇水溶液中的一种或多种；其中，步骤（1）中的所述铋盐水溶液选自氯化铋水溶液和/或硝酸铋水溶液；

步骤（2）中的所述铋盐选自氯化铋和/或硝酸铋；

步骤（2）中的所述钒酸盐选自钒酸钠和/或偏钒酸钾。

2.根据权利要求1所述的制备方法，其中，在步骤（1）中，加热反应的条件包括：加热反应的温度为100-150℃，加热反应的时间为30-40h；

在步骤（2）中，加热反应的条件包括：加热反应的温度为100-180℃，加热反应的时间为

10-24h。

3.根据权利要求2所述的制备方法，其中，在步骤（1）中，所述混合的方法包括：将草酸盐水溶液逐滴加入到所述铋盐水溶液中，加热反应结束后，用蒸馏水和乙醇依次洗涤，干燥后得到所述第一前驱体；

在步骤（2）中，所述混合的方法包括：将所述第一前驱体和所述铋盐先溶解在所述醇的水溶液中，之后加入所述钒酸盐，加热反应结束后用蒸馏水和乙醇依次洗涤，干燥后得到所述第二前驱体。

4.根据权利要求1或2所述的制备方法，其中，在步骤（3）中，煅烧的条件包括：煅烧的温度为300-500℃，煅烧的时间为1-3h。

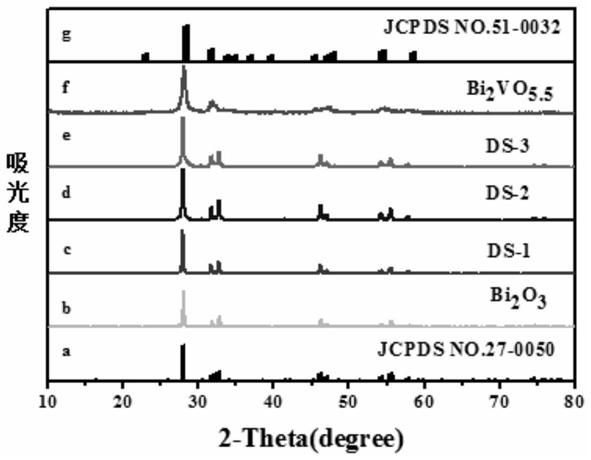

5.一种Bi2O3-Bi2VO5.5异质结，其特征在于，所述Bi2O3-Bi2VO5.5异质结由权利要求1-4中任意一项所述的制备方法制得。

6.权利要求5所述的Bi2O3-Bi2VO5.5异质结在苯酚降解中的应用。
