专利号: 2017106080179
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

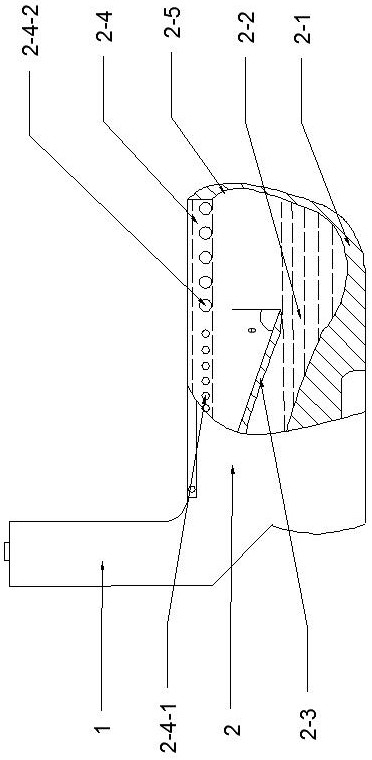

1.一种防污水反溅使用卫生的马桶,包括相连通的水箱(1)和马桶(2),其特征在于:所述马桶(2)包括马桶壁(2‑1)、排污通道(2‑2)、污物坠落板(2‑3)、排水通道(2‑4)、透水组件,在马桶壁(2‑1)远离水箱(1)的内侧设置有弧形凹坡(2‑5),弧形凹坡(2‑5)的下端与排污通道(2‑2)的管壁相切;马桶壁(2‑1)内靠近水箱(1)的位置设置有污物坠落板(2‑3),污物坠落板(2‑3)的下端与排污通道(2‑2)内的存水相接触;马桶壁(2‑1)上部设置有排水通道(2‑4),排水通道(2‑4)上布设有排水孔Ⅰ(2‑4‑1)和排水孔Ⅱ(2‑4‑2),排水孔Ⅰ(2‑4‑1)的孔径小于排水孔Ⅱ(2‑4‑2)的孔径;且排水孔Ⅰ(2‑4‑1)环绕污物坠落板(2‑3)设置,排水孔Ⅱ(2‑4‑2)环绕排污通道(2‑2)设置;透水组件安装在马桶上并将排水通道(2‑4)与水箱(1)连通;

所述透水组件包括坐便垫(3)、撞杆(4)、活塞杆(5)、活塞(6)、连通管道(7);连通管道(7)的一端与水箱(1)的出水口连通,连通管道(7)的另一端与排水通道(2‑4)连通;活塞杆(5)设置在连通管道(7)内,且活塞(6)设置在活塞杆(5)的一端将水箱(1)的出水口堵住,活塞杆(5)的另一端穿过排水通道(2‑4)露出与撞杆(4)相配合;撞杆(4)垂直设置在坐便垫(3)下端,坐便垫(3)铰接在马桶(2)上端;

所述污物坠落板(2‑3)倾斜设置,且污物坠落板(2‑3)所在平面与竖直平面所成的夹角θ为45°‑60°。

2.根据权利要求1所述的防污水反溅使用卫生的马桶,其特征在于:所述马桶(2)的长

度较现有马桶的长度加长3厘米到5厘米。

3.根据权利要求1或2所述的防污水反溅使用卫生的马桶,其特征在于,使用方法如下:

使用时,将坐便垫(3)水平放置,撞杆(4)伸入马桶(2)内与活塞杆(5)接触并将活塞杆(5)向前推动,活塞杆(5)受力后将活塞(6)向前推使水箱(1)的出水口与活塞(6)之间形成缝隙,水箱(1)内的水从缝隙流入连通管道(7)内,进而流入排水通道(2‑4)内,排水通道(2‑4)内的水通过排水孔Ⅰ(2‑4‑1)排出至污物坠落板(2‑3)上经污物坠落板(2‑3)流入排污通道(2‑

2)内;使用完毕后,将坐便垫(3)竖直放置,撞杆(4)离开马桶(2),活塞杆(5)外力消失,活塞(6)在水箱(1)内的水压作用下将水箱(1)的出水口再次封闭,按下水箱(1)表面的按钮,水箱(1)中的水通过马桶壁的排水通道(2‑4)上的排水孔Ⅰ(2‑4‑1)和排水孔Ⅱ(2‑4‑2)急速冲出,冲刷污物坠落板(2‑3)和马桶内壁,冲刷后的水进入排污通道。
