专利号: 2017106093412
申请人: 卡姆丹克太阳能(江苏)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种利用金刚线对单晶硅圆棒切割开方的方法,其特征在于,利用金刚石线高速进给对单晶硅圆棒产生切割;

单晶硅圆棒的规格尺寸:直径216±3mm,长度;根据拼棒要求确定长度;

所述金刚石切割线为:基体是直径为0.39~0.42mm的高碳钢丝,基体上嵌布有粒径为

40~50um的金刚石颗粒;

该开方方法的具体步骤如下:

(1)绕线:金刚石切割线自绕线筒伸出,绕设在错开布置的张紧轮上,又通过切割轮和导轮后缠绕成呈井字结构的线网,在电机驱动下,带动切割轮转动,切割轮再带动切割线运动,切割线再带动导轮转动,从而通过金刚石线将所有导轮联系起来,切割轮、导轮和切割线便快速运转;

(2)安装单晶硅圆棒:将单晶硅圆棒安装到工作台上,金刚石切割线在单晶硅圆棒和位于其前后左右的导向轮之间形成了一个张角;

(3)设定参数:根据单晶硅圆棒的直径设定,线张力105N,进给速度为0.9~1.1mm/min,新线进给量8~10m/min;

(4)切割:高速旋转并往复回转的绕线筒带动金刚石切割线做往复运动,金刚石切割线被张紧轮所张紧,同时加设导向轮以确保切割精度和面型;金刚石切割线在单晶硅圆棒和导向轮之间形成了一个张角,金刚石线成弧状,因此在单晶硅圆棒上施加切割力,金刚石切割线与待切割的单晶硅圆棒产生相对运动,使切割不断地进行;

(5)切割完成,程序结束。

2.根据权利要求1所述的利用金刚线对单晶硅圆棒切割开方的方法,其特征在于,所述步骤(4)中,切割位置持续喷洒冷却液。

3.根据权利要求2所述的利用金刚线对单晶硅圆棒切割开方的方法,其特征在于,所述冷却液流量为380kg/min。

4.根据权利要求2所述的利用金刚线对单晶硅圆棒切割开方的方法,其特征在于,所述冷却液为水。

5.根据权利要求4所述的利用金刚线对单晶硅圆棒切割开方的方法,其特征在于,所述水的温度为23℃。

6.根据权利要求1所述的利用金刚线对单晶硅圆棒切割开方的方法,其特征在于,所述步骤(2)中,单晶硅圆棒和导向轮之间张角的范围为10°~20°。

7.根据权利要求1所述的利用金刚线对单晶硅圆棒切割开方的方法,其特征在于,所述金刚石切割线的为电镀金刚石切割线。

8.根据权利要求1所述的利用金刚线对单晶硅圆棒切割开方的方法,其特征在于,所述单晶硅圆棒相邻面的垂直度小于1mm。

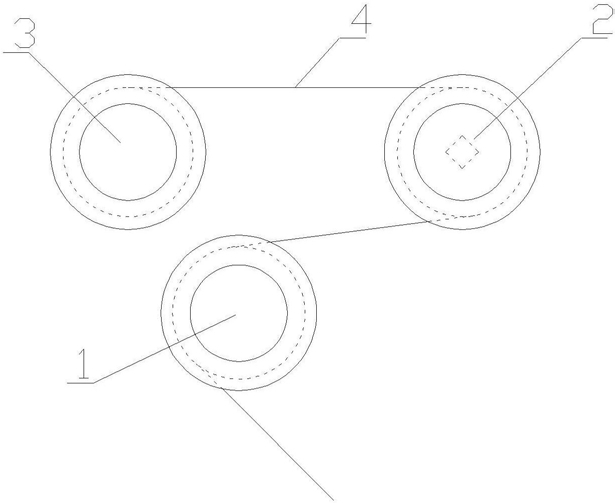

9.根据权利要求1所述的利用金刚线对单晶硅圆棒切割开方的方法,其特征在于,所述张紧轮具有三个,包括从下至上依次错开布置的第一张紧轮、第二张紧轮及第三张紧轮。

10.根据权利要求9所述的利用金刚线对单晶硅圆棒切割开方的方法,其特征在于,所述第二张紧轮为张力检测轮,其上设有检测金刚石线张力的张力传感器,其轮心处垂直安装有一段方头安装柱,所述方头安装柱的末端具有一段具有外螺纹的紧固柱。
