1.一种钼酸锰微纳米材料的制备方法，其特征在于，包括以下步骤：

1)将四水醋酸锰在搅拌下溶于乙醇或乙二醇，得到混合溶液A；

2)将二水钼酸钠在搅拌下溶于乙醇或乙二醇，得到混合溶液B；

3)将混合溶液A和混合溶液B按照体积比为1:(1～2)混合搅拌15分钟后，移至反应釜中，密封；在120～180℃的温度下充分反应，然后将其抽滤、洗涤、干燥；

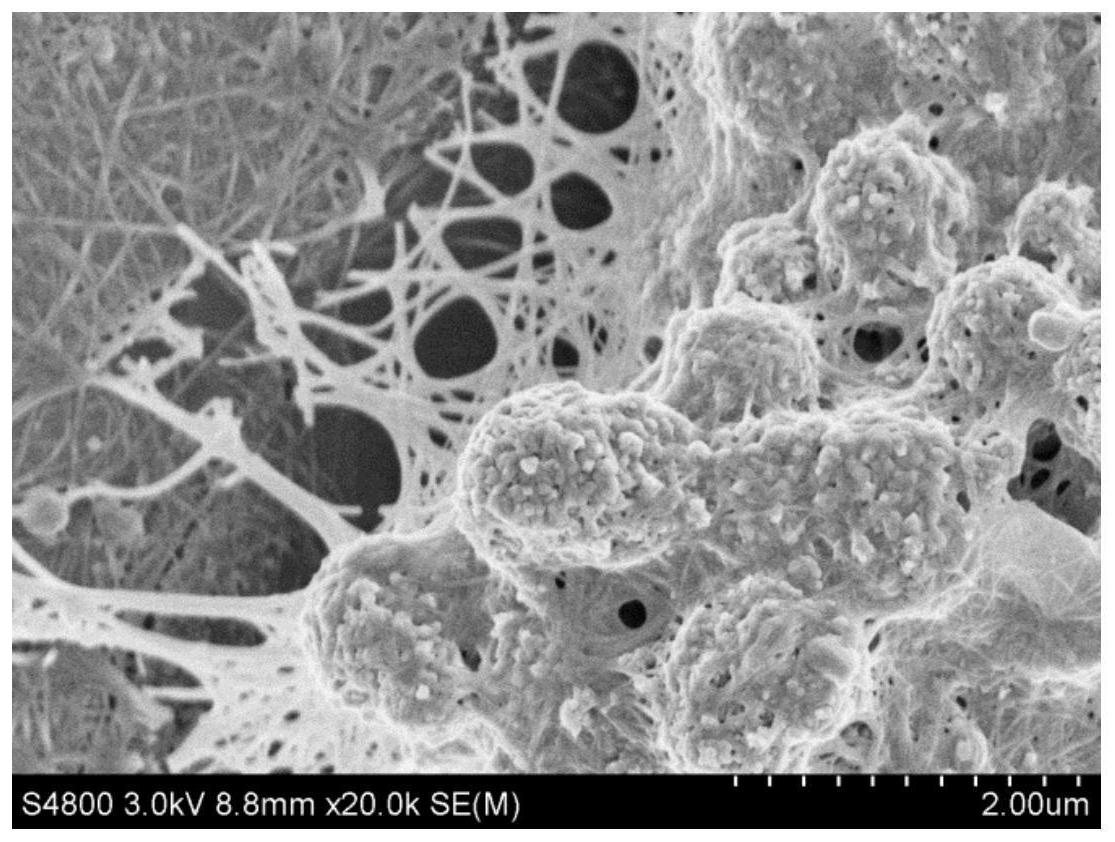

4)将步骤3)的产物在400～700℃的温度下煅烧，冷却至室温后得到钼酸锰微纳米材料。

2.根据权利要求1所述的钼酸锰微纳米材料的制备方法，其特征在于，步骤1)中，四水醋酸锰的浓度为0.05～1摩尔/升。

3.根据权利要求1所述的钼酸锰微纳米材料的制备方法，其特征在于，步骤2)中，二水钼酸钠的浓度为0.05～1摩尔/升。

4.根据权利要求1所述的钼酸锰微纳米材料的制备方法，其特征在于，步骤3)中，反应时间为3～6小时。

5.根据权利要求1所述的钼酸锰微纳米材料的制备方法，其特征在于，步骤4)中，煅烧时间为3～6小时。

6.一种采用权利要求1-5任意一下所述方法制备得到的钼酸锰微纳米材料，其特征在于，所制备的钼酸锰微纳米材料的放电比容量为942.2mAh g-1，充电比容量为710.9mAh g-1。

7.权利要求6所述钼酸锰微纳米材料作为电极材料的应用。
