1.一种耐磨超疏水纺织品涂层的制备方法，其特征在于，包括以下步骤：步骤1，将纺织品浸入聚偏氟乙烯涂层液中，使纺织品被聚偏氟乙烯涂层液所浸透，该聚偏氟乙烯涂层液制备过程如下：将聚偏氟乙烯加热溶解到N,N-二甲基乙酰胺和邻苯二甲酸二辛酯的混合液中，即得到聚偏氟乙烯涂层液；

步骤2，然后将浸渍有聚偏氟乙烯涂层液的纺织品转移入乙醇溶液中浸渍，使聚偏氟乙烯涂层液在纺织品表面发生非溶剂相转换而形成粗糙涂层；

步骤3，最后将纺织品取出干燥，即得耐磨超疏水纺织品涂层；

所述N,N-二甲基乙酰胺和邻苯二甲酸二辛酯的混合液中，N,N-二甲基乙酰胺和邻苯二甲酸二辛酯的质量比为1:1；

所述步骤1中的聚偏氟乙烯涂层液中，聚偏氟乙烯的质量百分数为10％-15％；

制备聚偏氟乙烯涂层液过程中，聚偏氟乙烯涂层液的加热温度为80-100℃；

纺织品浸入聚偏氟乙烯涂层液中5-10min；

浸渍有聚偏氟乙烯涂层液的纺织品在乙醇溶液中浸渍8-15h。

2.根据权利要求1所述的耐磨超疏水纺织品涂层的制备方法，其特征在于，所述纺织品为涤纶纺织品。

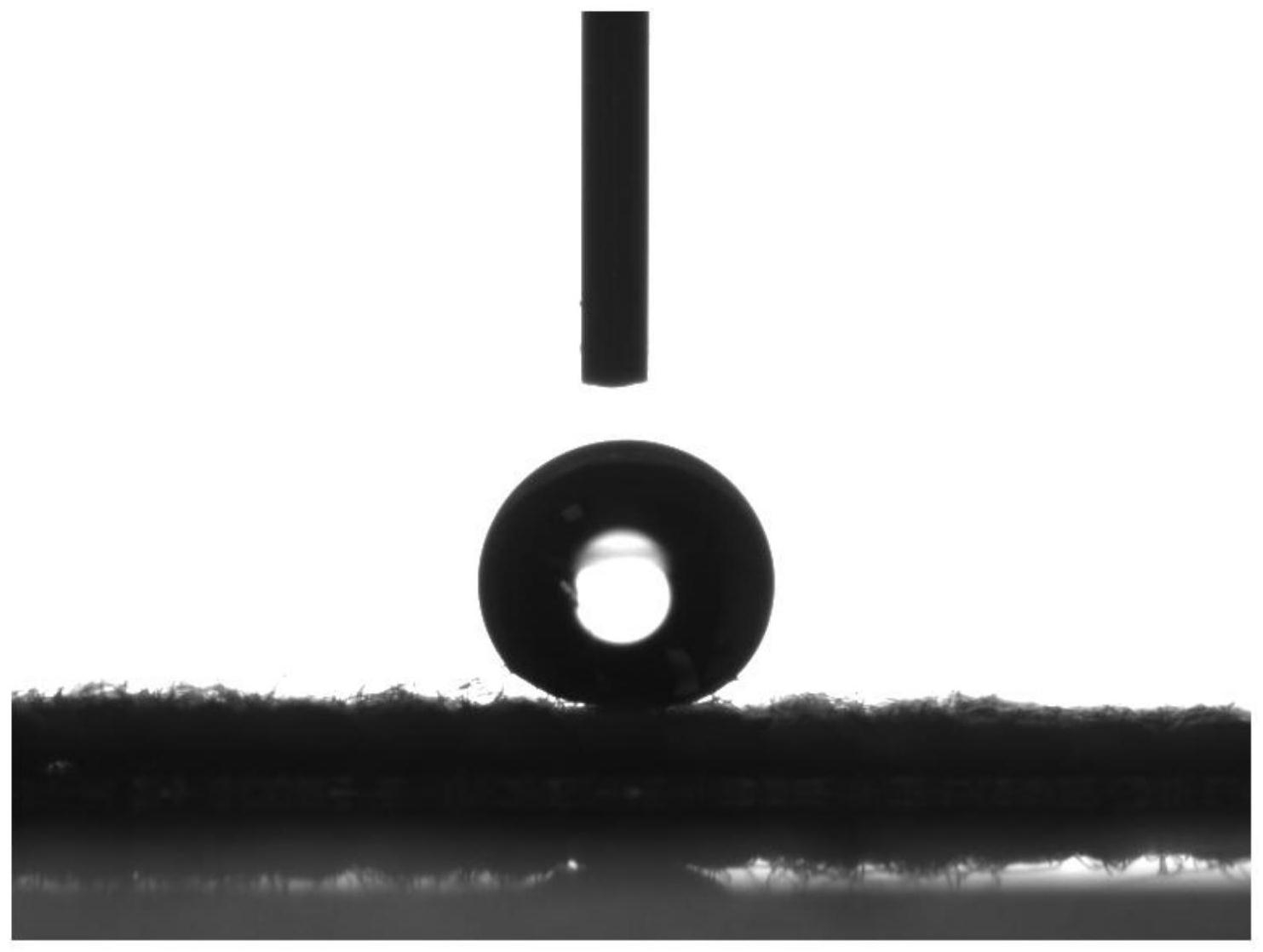

3.一种耐磨超疏水纺织品涂层，其特征在于，通过权利要求1或2所述的耐磨超疏水纺织品涂层的制备方法制得，该耐磨超疏水纺织品涂层表面的接触角为154.5°～164.5°，滚动角小于10°。
