1.一种二硒吩并[2,3-b:3',2'-d]硒吩的制备方法，其特征在于：包括如下步骤：将2,

5-二(三甲基硅基)二硒吩并[2,3-b:3',2'-d]硒吩溶于有机溶剂中，然后加入三氟乙酸进行反应以脱三甲基硅基，即得；

所述有机溶剂为三氯甲烷；

加入的三氟乙酸与2,5-二(三甲基硅基)二硒吩并[2,3-b:3',2'-d]硒吩的摩尔比为5～10:1；所述反应在常温下进行，反应的时间为0.5～1.5h；

反应完成后，在体系中加水淬灭反应；

二硒吩并[2,3-b:3',2'-d]硒吩具有式Ⅰ所示的结构：

2.根据权利要求1所述的二硒吩并[2,3-b:3',2'-d]硒吩的制备方法，其特征在于：还包括将脱三甲基硅基后的反应液用水进行第一次洗涤，分液，然后将有机相进行第二次洗涤，干燥除水，除去有机溶剂，得到粗品。

3.根据权利要求2所述的二硒吩并[2,3-b:3',2'-d]硒吩的制备方法，其特征在于：还包括将分液后的水相进行萃取，得到的有机相与分液得到的有机相进行合并，然后再进行第二次洗涤。

4.根据权利要求2所述的二硒吩并[2,3-b:3',2'-d]硒吩的制备方法，其特征在于：所述第二次洗涤为依次采用水、饱和碳酸钠溶液和水进行洗涤。

5.根据权利要求2所述的二硒吩并[2,3-b:3',2'-d]硒吩的制备方法，其特征在于：干燥除水采用的干燥剂是无水MgSO4，干燥除水后固液分离去除固相。

6.根据权利要求2所述的二硒吩并[2,3-b:3',2'-d]硒吩的制备方法，其特征在于：还包括将得到的粗品进行纯化。

7.根据权利要求1所述的二硒吩并[2,3-b:3',2'-d]硒吩的制备方法，其特征在于：所述2,5-二(三甲基硅基)二硒吩并[2,3-b:3',2'-d]硒吩的制备方法包括以下步骤：惰性气体保护下，将5,5'-二(三甲基硅基)-3,3'-联二硒吩溶于惰性有机溶剂中，加入金属烷基化合物在-2～2℃反应1.5～2.5h，然后调温至-80～-70℃，加入硒粉升温至-60～-50℃反应

1.5～2.5h，升温至室温进行放置；然后将产物与铜在140～160℃反应0.3～0.8h，即得。

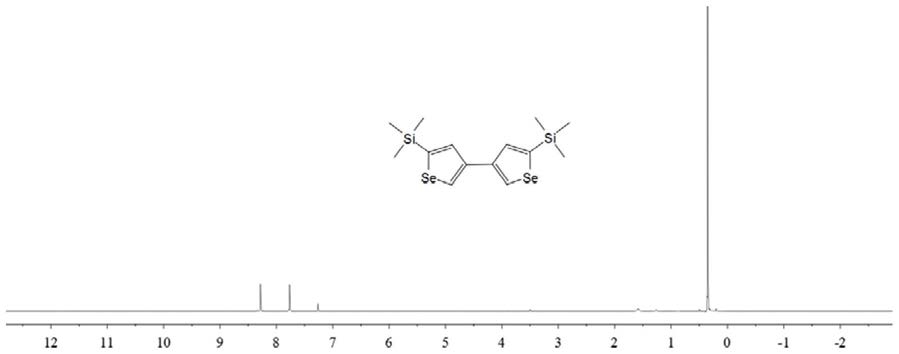

8.根据权利要求7所述的二硒吩并[2,3-b:3',2'-d]硒吩的制备方法，其特征在于：所述5,5'-二(三甲基硅基)-3,3'-联二硒吩的制备方法包括以下步骤：在惰性气体保护下，将

4-溴-2-三甲基硅基-硒吩溶于有机溶剂中，降温至-80～-70℃，然后加入金属烷基化合物反应1.5～2.5h，然后加入CuCl2，升温至-60～-50℃反应1.5～2.5h，升温至室温进行放置，即得。
