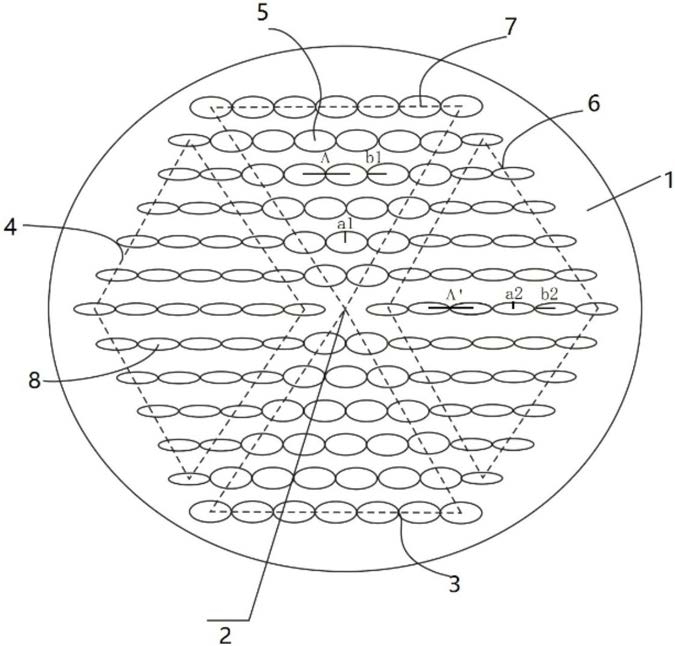

1.一种高双折射大非线性光子晶体光纤，其特征在于该光纤是由第一椭圆空气孔和第二椭圆空气孔组成的六角晶格椭圆空气孔阵列结构且工作于3μm～5μm中红外范围的高双折射大非线性光子晶体光纤，包括位于光纤背景材料上的纤芯和包层，所述包层由两种具有相同长轴和不同短轴的第一椭圆空气孔和第二椭圆空气孔组成的六层六角晶格椭圆空气孔阵列，沿y轴方向上排列的均为第二椭圆空气孔阵列，沿x轴方向上排列的均为第一椭圆空气孔阵列，所述光纤背景材料的中心位置的实心区域为纤芯，所述光纤在3μm～5μm波长范围获得 最大为0.1177的高双折射，对应拍长为42.4μm，该光纤在x和y偏振方向的非线‑1 ‑1 ‑1 ‑1

性系数为38390w km 和49760w km ；

所述光纤背景材料采用Ge20Sb15Se65玻璃。

2.根据权利要求1所述的高双折射大非线性光子晶体光纤，其特征在于所述第二椭圆空气孔阵列与纤芯的连接线构成三角晶格结构，所述第一椭圆空气孔阵列在x轴方向上为菱形结构。

3.根据权利要求1所述的高双折射大非线性光子晶体光纤，其特征在于所述第一椭圆空气孔的长轴为b1＝0.85μm，其短轴为a1＝0.5μm。

4.根据权利要求1所述的高双折射大非线性光子晶体光纤，其特征在于所述第二椭圆空气孔的长轴为b2＝0.85μm，其短轴为a2＝0.28μm。

5.根据权利要求1所述的高双折射大非线性光子晶体光纤，其特征在于所述第二椭圆空气孔阵列由数个均匀排列的第二椭圆空气孔组成，所述第二椭圆空气孔之间的间距为Λ＝1.7μm。

6.根据权利要求1所述的高双折射大非线性光子晶体光纤，其特征在于所述第一椭圆空气孔阵列由数个均匀排列的第一椭圆空气孔组成，所述第一椭圆空气孔之间的间距为Λ'＝1.7μm。
