专利号: 201710621365X
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

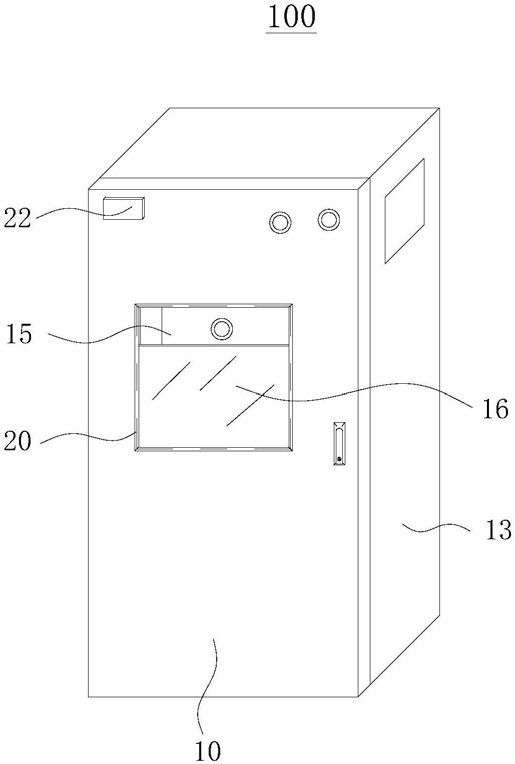

1.一种防潮控制柜体,用于集成电气元件,其特征在于,包括柜本体、第一防潮组件以及第二防潮组件;

所述柜本体包括开设有可视操作窗的柜门和设置于所述柜门内侧且与所述可视操作窗相对应的固定件,所述固定件包括能够设置按钮组件的操作面板;

所述第一防潮组件包括用于检测所述柜本体柜外空气湿度的第一湿度传感器和能够将所述操作面板遮挡或打开的升降闭合件,所述第一湿度传感器设置于所述柜本体的外侧,所述升降闭合件可升降的设置于所述柜门内侧;

所述第二防潮组件包括用于检测所述柜本体内部空气湿度的第二湿度传感器和能够烘干所述柜本体内部的加热件,所述加热件设置于所述柜本体;

所述固定件还包括设置于所述操作面板边缘处的固定部,所述固定部开设有密封槽,所述柜门的内侧还固定设置有导轨;

所述升降闭合件包括遮挡件,所述遮挡件能够在所述导轨上滑动且与所述密封槽相匹配;

所述柜门的内侧还设置有第一限位件和第二限位件,所述第一限位件和所述第二限位件分别位于所述导轨的两端且用于限制所述遮挡件的升降距离,所述遮挡件为有机玻璃;

所述升降闭合件还包括升降组件和驱动组件,所述驱动组件与所述升降组件连接且用于驱动所述遮挡件的升降;

所述驱动组件包括动力源、驱动蜗轮、传动蜗轮以及传动蜗杆,所述动力源固定设置于所述柜本体;

所述传动蜗杆可转动的设置于所述柜本体且与所述升降组件固定连接,所述动力源的输出轴与所述驱动蜗轮固定连接且用于带动所述驱动蜗轮旋转,所述驱动蜗轮与所述传动蜗轮啮合,所述动力源输出轴的轴线与所述传动蜗杆的轴线垂直;

所述传动蜗轮的数量为两个且对称设置于所述驱动蜗轮的两侧;所述传动蜗杆的数量也为两个,两个所述传动蜗杆与两个所述传动蜗轮一一对应且分别设置于所述传动蜗轮的远离所述驱动蜗轮的一侧;

所述升降组件包括相配合的滚珠丝杆和滚珠花键;所述滚珠丝杆的一端可转动的设置于所述柜本体,另一端与所述传动蜗杆固定连接,所述滚珠花键套设于所述滚珠丝杆且与所述升降闭合件固定连接。

2.根据权利要求1所述的防潮控制柜体,其特征在于,所述防潮控制柜体还包括控制器,所述第一防潮组件和所述第二防潮组件分别与所述控制器电连接;

所述第一湿度传感器检测的湿度值大于或等于第一预设值时,所述控制器控制所述升降闭合件工作,所述第二湿度传感器检测的湿度值大于或等于第二预设值时,所述控制器控制所述加热件工作。

3.根据权利要求2所述的防潮控制柜体,其特征在于,所述柜本体还包括位于所述柜门两侧的柜侧壁,所述防潮控制柜体还包括温度传感器和散热风扇,所述温度传感器和所述散热风扇分别与所述控制器电连接;

所述散热风扇固定设置于所述柜侧壁,所述温度传感器用于检测所述柜本体内的温度,当所述温度传感器检测的温度大于预设温度值时,所述控制器控制所述加热件关闭同时打开所述散热风扇。

4.一种防潮控制柜,其特征在于,包括按钮组件、电气元件组件以及权利要求1‑3任意一项所述的防潮控制柜体;

所述电气元件组件固定设置于所述防潮控制柜体的内部,所述电气元件组件与所述按钮组件相对应的导线连接,所述按钮组件固定设置于所述操作面板。
