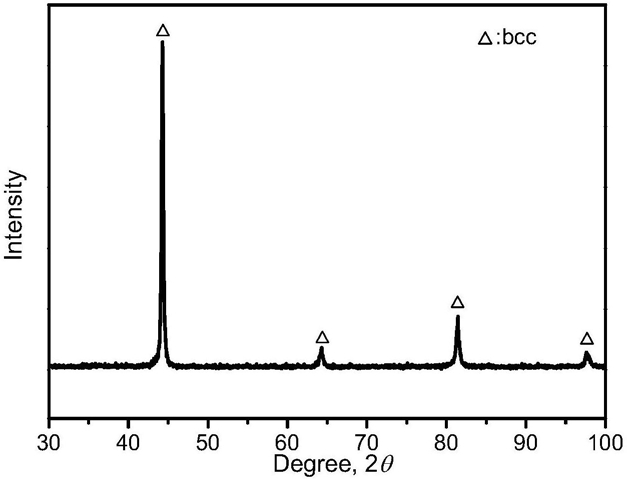

1.一种基于高熵效应的多组元成分沉淀硬化不锈钢，其特征在于，所述不锈钢是由6种或6种以上合金元素通过熔铸或快速凝固制备而成；所述不锈钢沉淀硬化时效温度范围在

470～530℃之间；

所述不锈钢成分中必须添加的基体元素Fe含量为60～75at.％，主要耐蚀元素Cr含量为13～20at.％；

所述不锈钢成分中必须添加合金元素Ni，以及对时效硬化起主要作用的Al、Ti元素中的两种或任意一种，各元素添加的摩尔百分含量介于2～5at.％；

所述不锈钢成分中，需选择性添加Cu、Mn、Co、Mo四种合金元素中的2至4种，各元素添加的摩尔百分含量介于2～5at.％。

2.如权利要求1所述的一种基于高熵效应的多组元成分沉淀硬化不锈钢，其特征在于，所述不锈钢成分中还包含少量的Si、P、S元素，各元素占合金元素总量的重量百分含量分别为：Si<1.0％，S<0.04％、P<0.04％。

3.如权利要求1所述的一种基于高熵效应的多组元成分沉淀硬化不锈钢，其特征在于，所述不锈钢成分中还包含微量C和Nb元素，C、Nb元素占合金元素总量的重量百分含量为：C<

0.1％，Nb<0.25％。
