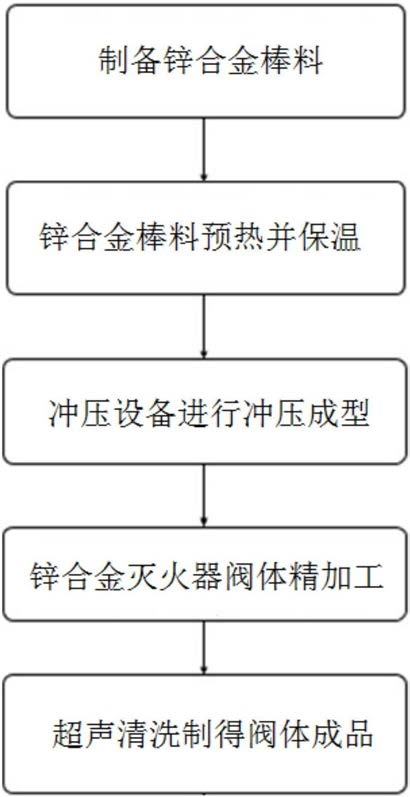

1.一种长寿命、低成本的灭火器锌合金阀体制备方法，其特征在于，包括以下操作步骤：步骤一、制备锌合金棒料，所述锌合金棒料中铝含量占总重量的百分比为0.038～

0.078％；镁占总重量的百分比为0.3～0.5％；复合孕育变质剂占总重量的百分比为0.9～

2.0％，铅、铁、镉、铜等杂质成分占总重量的百分比小于0.17％，余量为锌；复合孕育变质剂中各成分的重量百分比为：La 5～10％，Ce 5～10％，Ni 10～15％，Ti 25～35％，B 15～

20％，K2ZrF6 10～25％；制备锌合金棒料的过程为：(1)控制各元素质量百分比，按比例称取原料；

(2)于260℃下预热锌锭1.5～2h；

(3)预热后的锌锭在50～55KPa气压下，在600～630℃的加热炉中完全熔化；

(4)加入镁锭和复合孕育变质剂，保温20～30min后，继续升温至其他金属完全熔化，降温至700℃，在真空的条件下保温20min；

(5)除气除渣后，将熔炼好的金属液进行浇注，形成锌合金棒料；

步骤二、将锌合金棒料切割成一小段，送入中频加热器中进行加热，且在5s内将锌合金棒料加热至200～225℃，在冲压之前一直保持恒温；

步骤三、将步骤二所得锌合金毛坯棒料送入加工工位，启动冲压设备进行冲压成型，使用的冲压设备为400t冲床，加工成阀体粗品；

步骤四、阀体加工后，对加工的安装孔进行去毛刺，对阀体内螺纹进行回丝去除螺纹毛刺，对阀体内孔进行超精挤压提高粗糙度；

步骤五、对所得阀体进行超声波清洗，制得灭火器阀体成品。

2.根据权利要求1所述的一种长寿命、低成本的灭火器锌合金阀体制备方法，其特征在于：所述的复合孕育变质剂中Ni和Ti的总占比需保持在40％～45％。

3.一种长寿命、低成本的灭火器锌合金阀体，其特征在于：所述的灭火器锌合金阀体由权利要求1或2所述的方法制得。
