专利号: 201710624398X
申请人: 杨慧
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

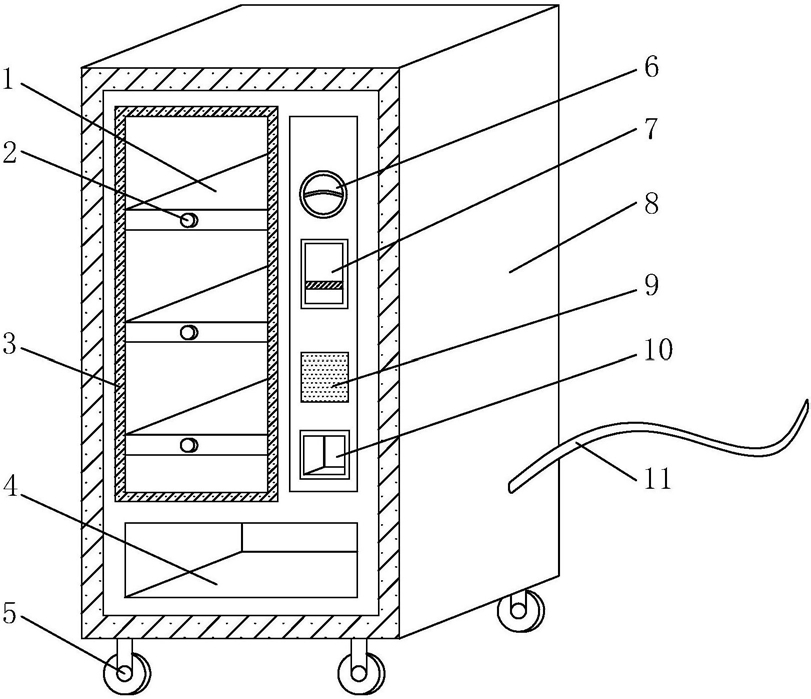

1.一种共享充电宝租赁机柜,其特征在于:包括机柜主体,所述机柜主体的下方固定有滚轮,所述机柜主体的前壁一侧固定有玻璃窗,所述玻璃窗的内侧固定有托物板,且托物板的一侧设有选择按钮,所述机柜主体的前壁另一侧的上方设有硬币入口,所述硬币入口的下方设有纸币入口,所述纸币入口的下方设有租赁二维码生成部,所述租赁二维码生成部的下方设有找零出口,所述机柜主体的前壁下方设有取物口,所述机柜主体的一侧连接有电源线,所述机柜主体的另一侧的下方设有归还口,且归还口的内侧固定有挡板,所述归还口的上方设有归还按钮,且归还按钮的一侧设有归还二维码生成部;

所述机柜主体前壁位于租赁二维码生成部下方还设有密码输入器;所述密码输入器包括有依次连接的第一壳体、第二壳体和盖板;所述第一壳体上成型有前后贯通的手指伸入口,所述第一壳体上位于手指伸入口左侧成型有开口朝后的安装腔,所述第一壳体前侧对应安装腔的位置成型有第一安装口,所述第一壳体外周成型有连接壁;

所述第二壳体为前后贯通的管状结构,第二壳体前端对应安装腔的位置成型有安装板,所述安装板上成型有纵向等距排列的四个第二安装口;

所述第一壳体、第二壳体和盖板之间形成一个L形的手指伸入腔;

所述第一安装口位置安装有第一指纹采集模块,第一指纹采集模块的后端连接有压力传感器,所述压力传感器连接在第一电路板上;各个所述第二安装口位置安装有第二指纹采集模块,各个第二指纹采集模块的后端连接有按压开关,各个按压开关连接在第二电路板上;所述第一电路板、第二电路板安装在安装腔内;

所述第一指纹采集模块、压力传感器、各个第二指纹采集模块、各个按压开关和显示器分别与控制器电联接;

输入指纹密码时,食指、中指、无名指、小指分别对应按在自上而下排列的四个第二指纹采集模块上;指纹密码的输入过程包括以下步骤:

1.1)、进行指纹完整性验证:将食指、中指、无名指、小指同时用力按压对应位置的第二指纹采集模块,同时使各个按压开关被按下,拇指按在第一指纹采集模块上,控制器采集按在第一指纹采集模块、各个第二指纹采集模块上的手指指纹;控制器将第一指纹采集模块、各个第二指纹采集模块采集到的指纹与用户自主设定的指纹信息比对,若指纹信息一致,则通过显示器以文字方式提示输入指纹密码序列,若指纹信息不一致,则通过显示器以文字方式提示指纹信息不匹配,更换其它验证方式;

1.2)、当步骤1.1)输入的指纹信息正确,则继续输入指纹密码序列,指纹密码序列为四组手指指纹和压力值的密码组合;

1.21)输入第一组密码组合时,首先使用1-4个手指按压对应位置的指纹采集模块,使

1-4个按压开关被按下,随后松开所有手指;各个按压开关自上而下分别对应的数值为1、2、

3、4;

1.22)接着使用一个手指按压对应位置的第二指纹采集模块使对应位置的按压开关被按下,控制器提取对应位置的第二指纹采集模块获取到的指纹信息,同时拇指按压第一指纹采集模块使压力传感器所受到的压力达到预设数值;所述压力传感器所受到的压力数值在所述显示器上实时显示;所述显示器上实时显示10行两位数数字,所述压力传感器所受到的实时压力数值在显示器上显示的行数位置等于步骤1.21)中被按下的按压开关所对应的数值之和,所述行数按照自上而下的顺序计算;显示器上的其它9行数字动态显示伪随机数;在压力传感器按压到预设数值时,松开对第二指纹采集模块的按压,对应位置的按压开关复位,控制器读取此时的压力值,从而形成一组包含特定手指指纹和压力值的密码组合;

1.23)接着重复步骤1.21)和步骤1.22)三次,从而输入四组密码组合,完成指纹密码序列的输入;

1.3)控制器将指纹密码序列与用户自主设定的指纹密码序列信息比对,若指纹密码序列信息一致,则判断密码输入正确,控制器执行下一步操作,若指纹密码序列信息不一致,则判断密码输入错误,通过显示器提示用户重新输入密码。
