专利号: 2017106253197
申请人: 杨慧
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

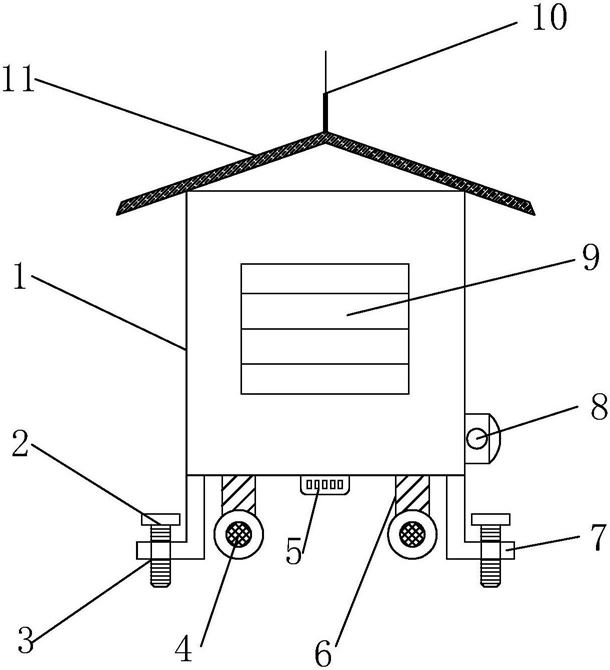

1.一种共享充电宝租赁柜,包括机柜本体(1),其特征在于:所述机柜本体(1)的顶端设有保护篷(11),所述保护篷(11)的上端设有避雷针(10),所述机柜本体(1)的一侧对称设有换气窗(9),且机柜本体(1)的另外两侧至少设有3*3排列的充电宝卡槽(12),所述充电宝卡槽(12)的外围设有消毒盒(13),所述机柜本体(1)的内部侧壁上均匀设有静电除尘装置(14),所述机柜本体(1)的底端设有固定板(7),且固定板(7)的内侧设有对称支撑杆(6),所述支撑杆(6)的下方设有万向轮(4),所述固定板(7)上设有圆孔(3),且圆孔(3)上设有固定螺杆(2),所述机柜本体(1)的底端设有GPS定位仪(5),所述机柜本体(1)的一侧下端设有无线传输模块(8)。

2.根据权利要求1所述的一种共享充电宝租赁柜,其特征在于:所述支撑杆(6)设为伸缩式支撑杆。

3.根据权利要求1所述的一种共享充电宝租赁柜,其特征在于:所述万向轮(4)设有4组,且万向轮(4)上设有锁紧装置。

4.根据权利要求1所述的一种共享充电宝租赁柜,其特征在于:所述充电宝卡槽(12)上设有防尘端盖。

5.根据权利要求1所述的一种共享充电宝租赁柜,其特征在于:所述避雷针(10)通过螺纹与保护篷(11)之间活动连接。

6.根据权利要求1所述的一种共享充电宝租赁柜,其特征在于:所述无线传输模块(8)与移动终端之间信号连接。

7.根据权利要求1所述的一种共享充电宝租赁柜,其特征在于:所述保护篷(11)上设有弧形引流槽。

8.一种共享充电宝租赁柜,其特征在于:包括机柜本体,所述机柜本体的顶端设有保护篷,所述保护篷的上端设有避雷针,所述机柜本体的一侧对称设有换气窗,且机柜本体的另外两侧至少设有3*3排列的充电宝卡槽,所述充电宝卡槽的外围设有消毒盒,所述机柜本体的内部侧壁上均匀设有静电除尘装置,所述机柜本体的底端设有固定板,且固定板的内侧设有对称支撑杆,所述支撑杆的下方设有万向轮,所述固定板上设有圆孔,且圆孔上设有固定螺杆,所述机柜本体的底端设有GPS定位仪,所述机柜本体的一侧下端设有无线传输模块;

所述机柜本体前侧安装有密码输入器,所述机柜本体前侧位于密码输入器上方安装有显示器;所述密码输入器包括有依次连接的第一壳体、第二壳体和盖板;所述第一壳体上成型有前后贯通的手指伸入口,所述第一壳体上位于手指伸入口左侧成型有开口朝后的安装腔,所述第一壳体前侧对应安装腔的位置成型有第一安装口,所述第一壳体外周成型有连接壁;

所述第二壳体为前后贯通的管状结构,第二壳体前端对应安装腔的位置成型有安装板,所述安装板上成型有纵向等距排列的四个第二安装口;

所述第一壳体、第二壳体和盖板之间形成一个L形的手指伸入腔;

所述第一安装口位置安装有第一指纹采集模块,第一指纹采集模块的后端连接有压力传感器,所述压力传感器连接在第一电路板上;各个所述第二安装口位置安装有第二指纹采集模块,各个第二指纹采集模块的后端连接有按压开关,各个按压开关连接在第二电路板上;所述第一电路板、第二电路板安装在安装腔内;

所述第一指纹采集模块、压力传感器、各个第二指纹采集模块、各个按压开关和显示器分别与控制器电联接;

输入指纹密码时,食指、中指、无名指、小指分别对应按在自上而下排列的四个第二指纹采集模块上;指纹密码的输入过程包括以下步骤:

1.1)、进行指纹完整性验证:将食指、中指、无名指、小指同时用力按压对应位置的第二指纹采集模块,同时使各个按压开关被按下,拇指按在第一指纹采集模块上,控制器采集按在第一指纹采集模块、各个第二指纹采集模块上的手指指纹;控制器将第一指纹采集模块、各个第二指纹采集模块采集到的指纹与用户自主设定的指纹信息比对,若指纹信息一致,则通过显示器以文字方式提示输入指纹密码序列,若指纹信息不一致,则通过显示器以文字方式提示指纹信息不匹配,更换其它验证方式;

1.2)、当步骤1.1)输入的指纹信息正确,则继续输入指纹密码序列,指纹密码序列为四组手指指纹和压力值的密码组合;

1.21)输入第一组密码组合时,首先使用1-4个手指按压对应位置的指纹采集模块,使

1-4个按压开关被按下,随后松开所有手指;各个按压开关自上而下分别对应的数值为1、2、

3、4;

1.22)接着使用一个手指按压对应位置的第二指纹采集模块使对应位置的按压开关被按下,控制器提取对应位置的第二指纹采集模块获取到的指纹信息,同时拇指按压第一指纹采集模块使压力传感器所受到的压力达到预设数值;所述压力传感器所受到的压力数值在所述显示器上实时显示;所述显示器上实时显示10行两位数数字,所述压力传感器所受到的实时压力数值在显示器上显示的行数位置等于步骤1.21)中被按下的按压开关所对应的数值之和,所述行数按照自上而下的顺序计算;显示器上的其它9行数字动态显示伪随机数;在压力传感器按压到预设数值时,松开对第二指纹采集模块的按压,对应位置的按压开关复位,控制器读取此时的压力值,从而形成一组包含特定手指指纹和压力值的密码组合;

1.23)接着重复步骤1.21)和步骤1.22)三次,从而输入四组密码组合,完成指纹密码序列的输入;

1.3)控制器将指纹密码序列与用户自主设定的指纹密码序列信息比对,若指纹密码序列信息一致,则判断密码输入正确,控制器执行下一步操作,若指纹密码序列信息不一致,则判断密码输入错误,通过显示器提示用户重新输入密码。
