1.一种一步水热法制备碳包覆型磷酸铁锂的方法，其特征在于：其制备方法包括以下工艺步骤：（1）称取3.1摩尔的LiOH溶解在去离子水中配成1.0mol/L的溶液，40℃下加入100g预糊化淀粉，搅拌至完全溶解形成淀粉糊；

（2）向步骤（1）所得的混合液加入磷酸溶液，磷酸与LiOH反应，生成Li3PO4悬浊液，将Li3PO4悬浊液在200Hz频率下超声混匀，将超声混匀后的Li3PO4悬浊液加入到反应釜中，密封反应釜，使用惰性气体通过进气阀吹扫反应釜，排出内部空气，其中Li与P的摩尔比为3.0～3.3:1；

（3）按照P：Fe=1:1，通过进料阀向Li3PO4悬浊液中加入二价铁盐溶液；将反应釜升温至

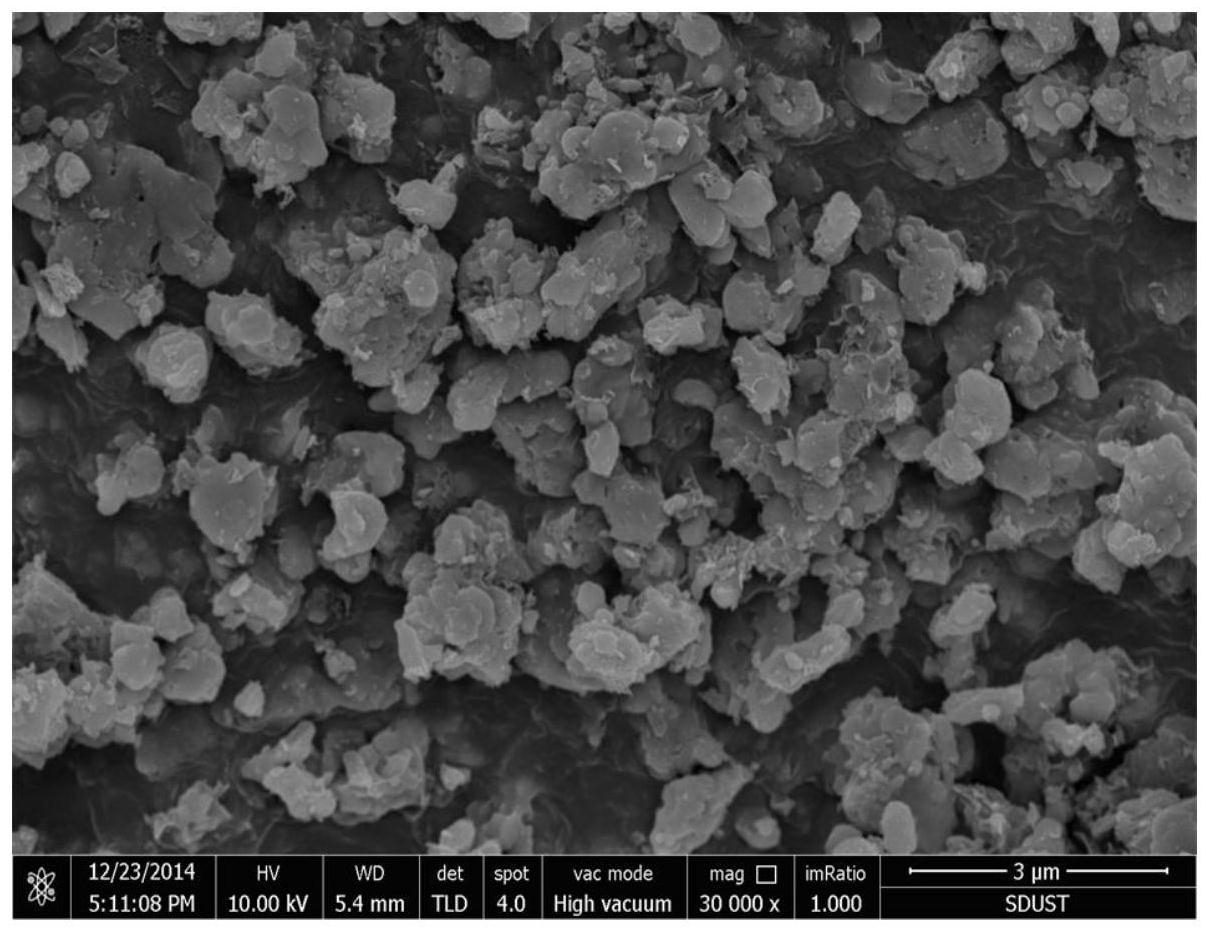

200～240℃，保温6～10h，降温后，对沉淀物进行洗涤，干燥，破碎，筛分即可到碳包覆型磷酸铁锂产品。
