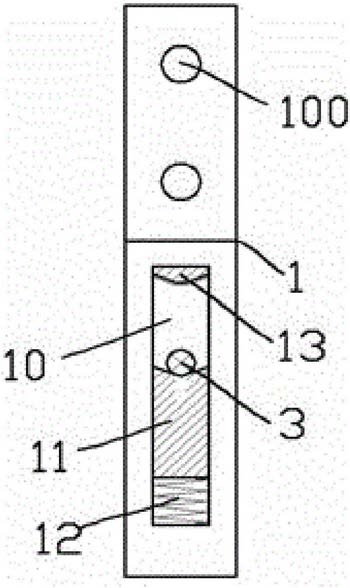

1.避免跨步电压的方法，其采用的安全型高压输电线系统，包括高压塔，所述高压塔上 设有电线固定件(1)；其特征在于：所述电线固定件(1)包括可供输电线穿过的条形滑孔 (10)；所述条形滑孔(10)内设有一个可沿条形滑孔上下滑动的枕线滑块(11)，高压输电线 (3)枕于该枕线滑块(11)上方；所述枕线滑块(11)的下方与所述条形滑孔(10)的下端之间 设有一个压缩弹簧(12)；所述条形滑孔(10)的上端设有切割刃口(13)；所述条形滑孔(10) 的两侧，对称设置有与所述电线固定件(1)相对固定的一对电线滑道(2、2’)；所述电线滑道 (2、2’)朝向条形滑孔(10)的端口下侧铰接一块端板(21、21’)，所述端板(21、21’)处于下极 限位置时，向所述条形滑孔(10)侧倾斜向上，且在所述电线滑道(2、2’)内无电线时，所述端 板(21、21’)中的一个可向上翻转至完全覆盖电线滑道(2、2’)的端口；所述的一对电线滑道 (2、2’)上的端板(21、21’)的转轴通过联动机构相耦合，使两块所述的端板(21、21’)只能同 时向同一时针方向旋转；该方法具体工作过程如下：上述安全型高压输电线系统在使用过程中，若高压塔任意一侧的输电线意外断裂，则 由于断裂侧的输电线瞬时失重，使输电线对所述枕线滑块(11)的压力骤减，从而使所述压 缩弹簧(12)的弹力得到释放，使条形滑孔(10)内的输电线(3)瞬时被顶向所述切割刃口 (13)，并被切割刃口(13)所切断，从而使断裂侧的输电线(3)脱离电网，完全落地；另一方 面，由于输电线(3)非断裂侧的横向拉力大于断裂侧，导致所述条形滑孔(10)两侧的电线滑 道(2、2’)上的端板(21、21’)同时向电线非断裂侧转动，从而导致输电线(3)非断裂侧的电 线滑道的端口被端板所限制，直至输电线被卡紧在端板与电线滑道的端口之间；而输电线 断裂侧的电线滑道的端口则不受影响，使断裂的输电线能够顺利通过电线滑道并落向地 面；由此可见，对于高压塔断裂侧的输电线，能够全部脱离电网后落到地面，而非断裂侧的 输电线，则仍然架设在高压塔之间，从而保障了地面的安全。

2.根据权利要求1所述的避免跨步电压的方法，其特征在于：所述联动机构为带传动机 构。

3. 根据权利要求1所述的避免跨步电压的方法，其特征在于：所述压缩弹簧(12)的下端 与所述条形滑孔(10)的下端相互固定，而压缩弹簧(12)的上端与所述枕线滑块(11)之间不固定。

4.根据权利要求1所述的避免跨步电压的方法，其特征在于：所述枕线滑块(11)上部的 形状从所述条形滑孔(10)通透方向看去呈V形；所述枕线滑块(11)的上部与所述切割刃口 (13)形成铡刀结构。

5.根据权利要求1所述的避免跨步电压的方法，其特征在于：所述电线固定件(1)上 制有螺栓孔(100)，通过螺栓副固定于所述高压塔上。

6.根据权利要求1至5中任意一项所述的避免跨步电压的方法，其特征在于：所述电线 固定件(1)中，围成所述条形滑孔(10)的部分由呈矩形框状的硅钢片堆叠而成，为一个硅钢 框；所述硅钢框的框臂上绕置有感应线圈(101)，所述感应线圈(101)的一个输出端与所述 切割刃口(13)电性连接，另一个输出端电性连接至所述条形滑孔(10)内侧的静触头(102)； 所述条形滑孔(10)及枕线滑块(11)的相互接触的表面设有绝缘层；所述枕线滑块(11)的侧 面设有与所述静触头(102)相匹配的动触头(112)，且仅当枕线滑块(11)滑动到最上端时， 所述静触头(102)、动触头(112)电性接触。

7.根据权利要求6所述的避免跨步电压的方法，其特征在于：所述动触头(112)至枕线 滑块(11)上端之间的电阻为所述感应线圈(101)的2倍以上。
