专利号: 2017106342631
申请人: 合肥迭生信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

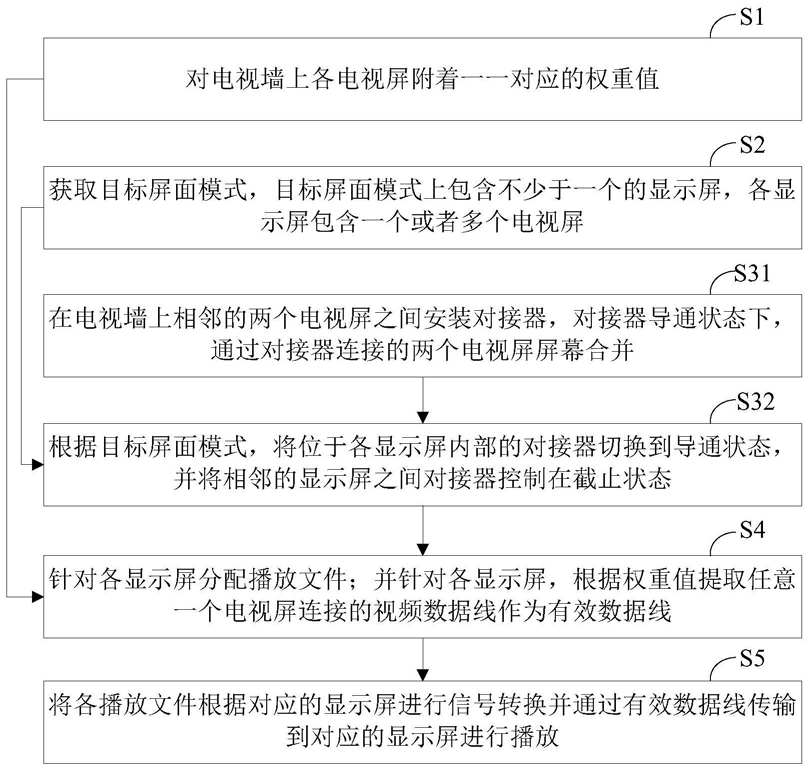

1.一种多屏组合的电视墙信号传输转换方法,其特征在于,包括以下步骤:S1、对电视墙上各电视屏附着一一对应的权重值;

S2、获取目标屏面模式,目标屏面模式上包含不少于一个的显示屏,各显示屏包含一个或者多个电视屏;

S3、根据目标屏面模式对电视墙上各电视屏进行调整,控制各显示屏内部的电视屏进行屏幕合并,并控制位于不同的显示屏内的电视屏相互独立;

S4、针对各显示屏分配播放文件;并针对各显示屏,根据权重值提取任意一个电视屏连接的视频数据线作为有效数据线;

S5、将各播放文件根据对应的显示屏进行信号转换并通过有效数据线传输到对应的显示屏进行播放。

2.如权利要求1所述的多屏组合的电视墙信号传输转换方法,其特征在于,步骤S2中,目标屏面模式从预设的多种屏面模式中选择。

3.如权利要求1或2所述的多屏组合的电视墙信号传输转换方法,其特征在于,步骤S3中控制各显示屏内部的电视屏进行屏幕合并的方式为:控制同一显示屏内相接壤的两个电视屏信号导通。

4.如权利要求3所述的多屏组合的电视墙信号传输转换方法,其特征在于,步骤S3具体包括以下步骤:S31、在电视墙上相邻的两个电视屏之间安装对接器,对接器导通状态下,通过对接器连接的两个电视屏屏幕合并;

S32、根据目标屏面模式,将位于各显示屏内部的对接器切换到导通状态,并将相邻的显示屏之间对接器控制在截止状态。

5.如权利要求1所述的多屏组合的电视墙信号传输转换方法,其特征在于,步骤S4还包括:并控制显示屏内除有效数据线以外的视频数据线信号截止。

6.如权利要求1或5所述的多屏组合的电视墙信号传输转换方法,其特征在于,步骤S4中,提取权重值最高的电视屏连接的视频数据线作为有效数据线。
