专利号: 2017106454779
申请人: 瑞安市任奇科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

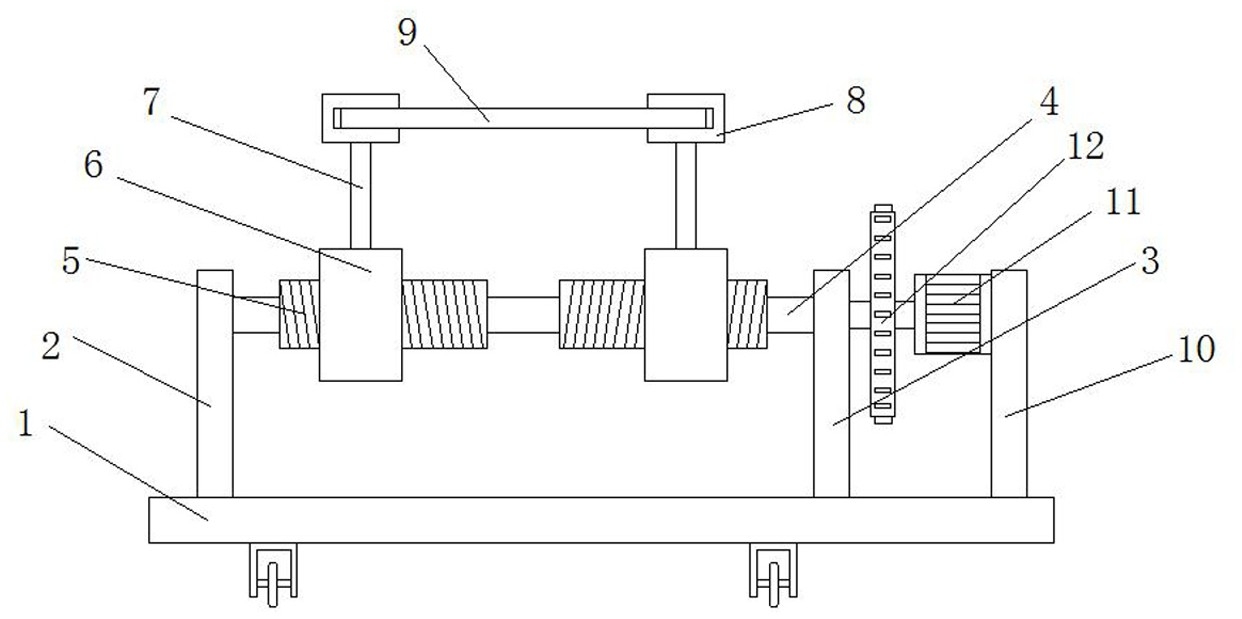

1.一种服装制造用的皮革牵引装置,包括底座(1),其特征在于,所述底座(1)上表面两侧分别固定有第一支撑板(2)和第二支撑板(3),所述第一支撑板(2)和第二支撑板(3)顶部之间设有第一转轴(4),所述第一转轴(4)的两侧对称设有丝杆(5),且两组丝杆(5)上均活动安装有支撑块(6),所述支撑块(6)的顶部设有支撑杆(7),所述支撑杆(7)的顶部设有牵引板(8),且两组牵引板(8)之间设有皮革(9),所述底座(1)上表面两侧固定安装有第一安装板(10)和第二安装板(13),所述第一安装板(10)顶部靠近第二支撑板(3)的一侧固定有驱动电机(11),且驱动电机(11)的输出轴连接有第一转轴(4),所述驱动电机(11)的输出轴上安装有第一齿轮(12),且第一齿轮(12)位于驱动电机(11)和第二支撑板(3)之间,所述第二安装板(13)的顶部活动安装有第二转轴(14),且第二转轴(14)远离第二安装板(13)的一端连接有第一转轴(4),所述第二转轴(14)上设有第二齿轮(15),且第二齿轮(15)位于第二安装板(13)和第二支撑板(3)之间,所述第一齿轮(12)和第二齿轮(15)之间设有链条(16),所述底座(1)的上表面两侧均安装有固定杆(17),两组所述固定杆(17)顶部固定有连接板(18),所述连接板(18)的上表面沿长度方向等距离均匀设有滑轮(19)。

2.根据权利要求1所述的一种服装制造用的皮革牵引装置,其特征在于,所述支撑块(6)设有与丝杆(5)相匹配的螺纹。

3.根据权利要求1所述的一种服装制造用的皮革牵引装置,其特征在于,所述底座(1)的下表面设有万向止动轮。

4.根据权利要求1所述的一种服装制造用的皮革牵引装置,其特征在于,所述牵引板(8)为U型结构,两组牵引板(8)的开口处相互靠近,且开口大小与皮革(9)厚度相匹配。

5.根据权利要求1所述的一种服装制造用的皮革牵引装置,其特征在于,所述滑轮(19)的数量为5-6个,且滑轮(19)与皮革(9)下表面相接触。

6.根据权利要求1所述的一种服装制造用的皮革牵引装置,其特征在于,所述第一齿轮(12)和第二齿轮(15)上均涂抹有润滑油。
