1.一种废弃SCR脱硝催化剂中V2O5的提取方法，其特征在于：具体包括以下步骤:

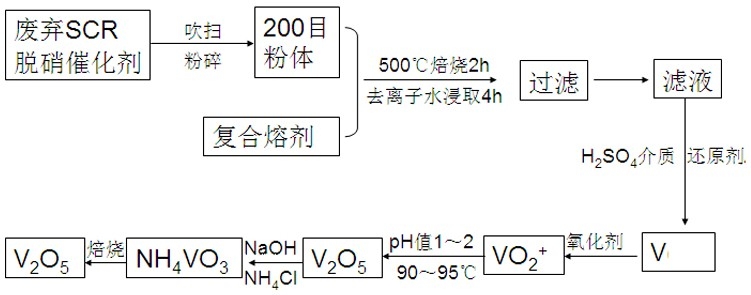

（1）、按重量比10:1-14:1取NaOH和Na2CO3混合均匀，制成复合熔剂，取废弃SCR脱硝催化剂进行吹扫，除去其表面硅酸盐颗粒，然后粉碎过200目筛，得到催化剂粉末，将废弃SCR脱硝催化剂粉末与复合熔剂混合均匀后在500-600℃温度下焙烧，烧结产物用去离子水浸取，然后进行抽滤；

（2）、将步骤（1）抽滤得到的滤液酸化，并在酸性条件下依次加入还原剂和氧化剂，然后将溶液加热至沸腾，再冷却至90-95℃，在搅拌条件下加入6mol/L NaOH调pH为1-2，产生砖红色V2O5沉淀，保温1～2h，抽滤，150-160℃烘干得到粗V2O5；所述还原剂为二氯化锡、三氯化钛或硫酸亚铁铵，还原剂的加入量为：还原剂与滤液中NaVO3的物质的量之比为1:1-1.5:

1；所述氧化剂为高锰酸钾、过硫酸铵或氯酸钾，氧化剂的加入量为：氧化剂与溶液中V的物质的量之比为1:6-1.5:6；

（3）、将步骤（2）制得的粗V2O5中加入1mol/LNaOH至溶解，再加入饱和NH4Cl至NH4VO3沉淀完全，50℃保温40-60min，抽滤，滤饼干燥后焙烧，得到高纯度V2O5。

2.如权利要求1所述一种废弃SCR脱硝催化剂中V2O5的提取方法，其特征在于：所述步骤（1）中烧结产物与去离子水的加入重量比为1:15，浸取时间为2-6h。
