专利号: 2017106500438
申请人: 李全科
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-12-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

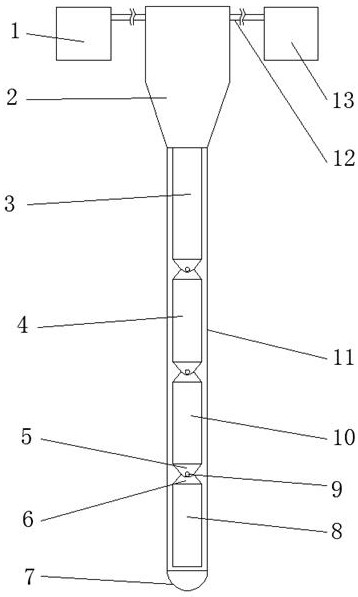

1.一种医疗用内窥镜,其特征在于:包括把手(2)和控制显示器(1),所述把手(2)下端固定连接有弯曲软管(11),所述弯曲软管(11)下端连接有微型摄像头(7),所述微型摄像头(7)与控制显示器(1)电性相连,所述弯曲软管(11)内依次连接有第一内管(3)、第二内管(4)、第三内管(10)和第四内管(8),所述第一内管(3)、第二内管(4)、第三内管(10)和第四内管(8)之间依次转动相连,所述第一内管(3)固定连接在把手(2)上,所述第四内管(8)上端两侧内壁分别通过第一连接块(23)和第二连接块(26)固定连接有第一拉动绳(20)和第二拉动绳(29),所述第三内管(10)下端两侧内壁分别固定连接有第一限位环(21)和第二限位环(28),所述第一拉动绳(20)远离第一连接块(23)的一端穿过第一限位环(21)并固定连接有第一拉动杆(19),所述第二拉动绳(29)远离第二连接块(26)的一端穿过第二限位环(28)并固定连接有第二拉动杆(30),所述第三内管(10)内固定连接有大密封管(15)和小密封管(14),所述大密封管(15)和小密封管(14)并列相连,且大密封管(15)上端和小密封管(14)上端相互连通,所述大密封管(15)内滑动密封连接有大推盘(16),所述大推盘(16)下端固定连接有第一推杆(17),所述第一推杆(17)下端穿过大密封管(15)并与第一拉动杆(19)固定相连,所述小密封管(14)内滑动密封连接有小推盘(35),所述小推盘(35)下端固定连接有第二推杆(34),所述第二推杆(34)下端穿过小密封管(14)并与第二拉动杆(30)固定相连,所述小密封管(14)下端连接有输气分管(32),所述输气分管(32)固定连接在输气主管(12)上,所述输气主管(12)外端连接有输气机(13),所述第三内管(10)内固定连接有第一稳固套(22),所述第四内管(8)内固定连接有第二稳固套(24),所述第一稳固套(22)内固定连接有回弹长气囊(25),所述回弹长气囊(25)下端固定连接在第二稳固套(24)中,所述回弹长气囊(25)上端通过连接管(33)与大密封管(15)下端相连。

2.根据权利要求1所述的一种医疗用内窥镜,其特征在于:所述第三内管(10)与第四内管(8)连接处连接有第一连接板(5),所述第四内管(8)上固定连接有与第一连接板(5)对应的第二连接板(6),所述第一连接板(5)和第二连接板(6)通过转轴(9)转动相连。

3.根据权利要求1所述的一种医疗用内窥镜,其特征在于:所述输气分管(32)和连接管(33)上分别连接有第一小型电磁阀(18)和第二小型电磁阀(31),所述第一小型电磁阀(18)和第二小型电磁阀(31)均与控制显示器(1)电性相连。

4.根据权利要求1所述的一种医疗用内窥镜,其特征在于:所述第一稳固套(22)和第二稳固套(24)与回弹长气囊(25)的连接处均连接有保护膜(27)。

5.根据权利要求1所述的一种医疗用内窥镜,其特征在于:所述第一推杆(17)与大密封管(15)连接处和第二推杆(34)与小密封管(14)连接处均连接有滑动密封圈。
