1.一种蛋白石光子晶体的制备方法，其特征在于，包括如下步骤：

1)取苯乙烯、去离子水倒入三口烧瓶中；

2)将三口烧瓶放在70℃的油浴锅中进行恒温加热，同时向三口烧瓶内通氮气保护，接通冷凝水，打开搅拌器对苯乙烯与去离子水的混合液进行搅拌；

3)将过硫酸钾溶于去离子水中，得过硫酸钾水溶液；

4)待苯乙烯与去离子水的混合液搅拌30分钟后，将过硫酸钾水溶液倒入三口烧瓶中，反应24h，得到聚苯乙烯微球；

5)将得到的聚苯乙烯微球离心处理，获得单分散性好的聚苯乙烯微球；

6)将载玻片或石英片放入过氧化氢、氨水、去离子水的混合液中加热至80℃进行亲水处理；

7)将亲水处理后的载玻片或石英片粘贴在烧杯内壁；

8)取离心处理后的聚苯乙烯微球和去离子水混合后倒入内壁粘贴有石英片或载玻片的烧杯中，超声处理5分钟，使溶液混合均匀，所述的聚苯乙烯微球与去离子水按体积比1:8的比例混合；

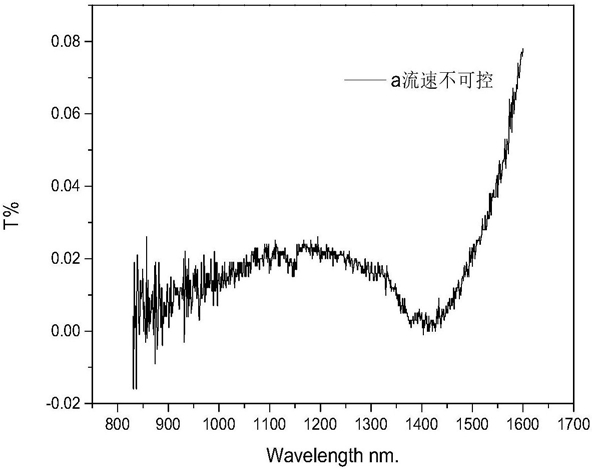

9)将超声后装有混合液的烧杯放入39℃的恒温水浴锅中，接通蠕动泵进行抽运12h后，得到聚苯乙烯蛋白石光子晶体，所述的蠕动泵的转数为0.5r/min。

2.按照权利要求1所述的制备方法，其特征在于，步骤1)中苯乙烯与去离子水用量的体积比为1:8。

3.按照权利要求1所述的制备方法，其特征在于，步骤2)中搅拌器的转数为380-420r/min。

4.按照权利要求1所述的制备方法，其特征在于，步骤5)中离心处理时转数为8000r/min，时间为8min。

5.按照权利要求1所述的制备方法，其特征在于，步骤6)中过氧化氢、氨水和去离子水的体积比为1:1:5。

6.按照权利要求1所述的制备方法，其特征在于，步骤8)中超声处理时将溶液的温度控制在20℃-45℃。
