1.一种铝合金消失模铸造用粉末涂料，其特征在于，组分质量百分比组成：

2.根据权利要求1所述的铝合金消失模铸造用粉末涂料，其特征在于：所述石英粉粒度为100～200目，所述叶蜡石粉粒度为350～400目，滑石粉粒度为350～400目，聚乙烯醇粒度为600目以上，聚乙烯醇缩丁醛粒度为1000目以上。

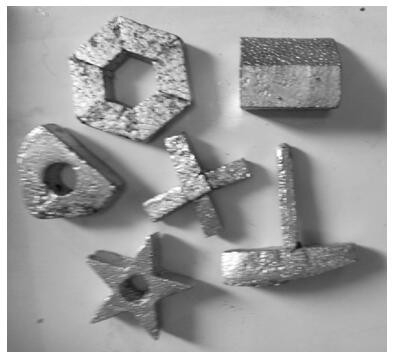

3.一种铝合金消失模铸造用粉末涂料的使用方法，其特征在于，包括以下步骤：(1)称取100份(质量份，下同)权利要求1所述的铝合金消失模铸造用粉末涂料加入搅拌机；

(2)称取0.4份的表面活性剂加入40份水中，搅拌1分钟得表面活性剂溶液；

(3)将上述表面活性剂溶液加入搅拌机，搅拌1小时至涂料成膏状；

(4)将30份水加入搅拌机，搅拌0.5小时；

(5)将0.8份消泡剂加入搅拌机，慢速搅拌5分钟。

4.按照权利要求3所述的方法，步骤(2)中的表面活性剂选自JFC、JFC-1、JFC-2、JFC-E中的一种或两种。

5.按照权利要求3所述的方法，步骤(5)中的消泡剂选自聚氧乙烯聚氧丙醇胺醚、聚二甲基硅氧烷中的一种或多种。
