专利号: 2017106557987
申请人: 深圳市雷凌广通技术研发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

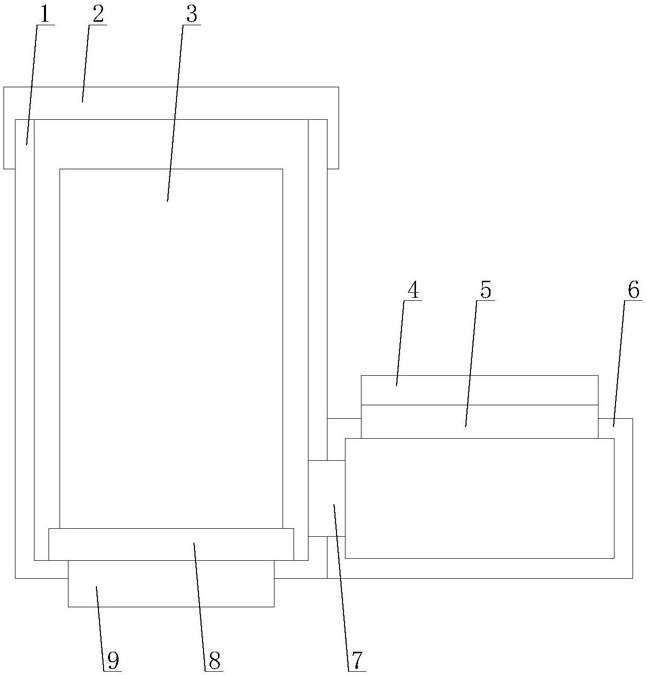

1.一种可兼容不同水龙头的智能净水器,其特征在于,包括第一外壳(1)、滤芯(3)、固定机构(4)、进水口(5)、第二外壳(6)、水管(7)、夹持机构(8)、出水口(9)和中控机构,所述第二外壳(6)设置在第一外壳(1)的一侧且位于第一外壳(1)的下半段,所述第一外壳(1)的底部设有出水口(9),所述夹持机构(8)设置在第一外壳(1)的底部且位于第一外壳(1)内,所述滤芯(3)设置在夹持机构(8)的上方,所述第一外壳(1)和第二外壳(6)的连接处设有水管(7),所述第二外壳(6)的顶部设有进水口(5),所述固定机构(4)设置在进水口(5)的上方,所述固定机构(4)和夹持机构(8)均与中控机构电连接;

所述夹持机构(8)包括支撑架(19)、驱动组件和两个夹持组件,所述支撑架(19)为U形,所述支撑架(19)的开口朝上,所述驱动组件设置在支撑架(19)的下边沿,两个所述夹持组件均设置在支撑架(19)上,两个所述夹持组件关于驱动组件对称设置,所述驱动组件与夹持组件传动连接;

所述驱动组件包括第一电机(18)、驱动轴(17)和第一传动杆(16),所述第一电机(18)设置在支撑架(19)的下边沿,所述第一电机(18)与驱动轴(17)传动连接,所述第一传动杆(16)套设在驱动轴(17)上,所述驱动轴(17)的外周设有外螺纹,所述第一传动杆(16)的内部设有与外螺纹匹配的内螺纹;

所述夹持组件包括固定块(10)、第二传动杆(14)、第三传动杆(13)、第四传动杆(11)和第一滑动块(15),所述第一滑动块(15)套设在第一传动杆(16)的一端,所述第二传动杆(14)的一端与支撑架(19)的侧边沿铰接,所述第二传动杆(14)的另一端铰接在第一滑动块(15)上,所述第三传动杆(13)的一端铰接在第一滑动块(15)上,所述第三传动杆(13)的另一端铰接在第四传动杆(11)靠近驱动轴(17)的一端,所述固定块(10)设置在支撑架(19)的两端,所述固定块(10)套设在第四传动杆(11)上;

所述固定机构(4)包括第三外壳(20)、气囊(21)、第一气孔(22)、第二滑动块(23)、两个弹簧(24)、气缸(25)、驱动轮(26)、第二电机(28)、传动绳(29)和从动轮(30),所述气囊(21)设置在第三外壳(20)的内壁上,所述气缸(25)设置在第三外壳(20)的一侧,所述第三外壳(20)和气缸(25)的连接处设有第一气孔(22),所述第二滑动块(23)设置在气缸(25)内,所述第二电机(28)设置在气缸(25)远离第三外壳(20)的一侧内壁上,所述第二电机(28)与驱动轮(26)传动连接,所述从动轮(30)铰接在第二滑动块(23)靠近第二电机(28)的一侧,所述传动绳(29)的一端设置在气缸(25)的一侧内壁上,所述传动绳(29)的另一端绕过从动轮(30)设置在驱动轮(26)上,两个所述弹簧(24)均位于第二滑动块(23)靠近第二电机(28)的一侧,所述弹簧(24)的一端设置在第二滑动块(23)上,所述弹簧(24)的另一端设置在气缸(25)的一侧内壁上。

2.如权利要求1所述的可兼容不同水龙头的智能净水器,其特征在于,所述中控机构包括控制面板(31)、设置在控制面板(31)上的显示屏(32)、控制按键(33)和设置在控制面板(31)内部的中控组件,所述中控组件包括中央控制模块(36)、与中央控制模块(36)连接的无线通讯模块(35)、按键接收模块(38)、显示控制模块(37)和电机控制模块(39),所述控制按键(33)与按键接收模块(38)电连接,所述显示屏(32)与显示控制模块(37)电连接,所述第一电机(18)和第二电机(28)均与电机控制模块(39)电连接。

3.如权利要求1所述的可兼容不同水龙头的智能净水器,其特征在于,所述第一外壳(1)的上方还设有盖子(2),所述盖子(2)与第一外壳(1)密封连接。

4.如权利要求1所述的可兼容不同水龙头的智能净水器,其特征在于,所述第四传动杆(11)靠近驱动轴(17)的一端还设有防滑垫(12)。

5.如权利要求1所述的可兼容不同水龙头的智能净水器,其特征在于,所述气缸(25)远离第三外壳(20)的一侧内壁上还设有若干第二气孔(27)。

6.如权利要求1所述的可兼容不同水龙头的智能净水器,其特征在于,所述弹簧(24)处于压缩状态。

7.如权利要求2所述的可兼容不同水龙头的智能净水器,其特征在于,所述中控面板(31)的内部还设有天线(34),所述天线(34)与无线通讯模块(35)电连接。

8.如权利要求2所述的可兼容不同水龙头的智能净水器,其特征在于,所述控制按键(33)为轻触按键。

9.如权利要求2所述的可兼容不同水龙头的智能净水器,其特征在于,所述显示屏(32)为液晶显示屏。

10.如权利要求1所述的可兼容不同水龙头的智能净水器,其特征在于,所述第二滑动块(23)与气缸(25)的内壁密封连接。
