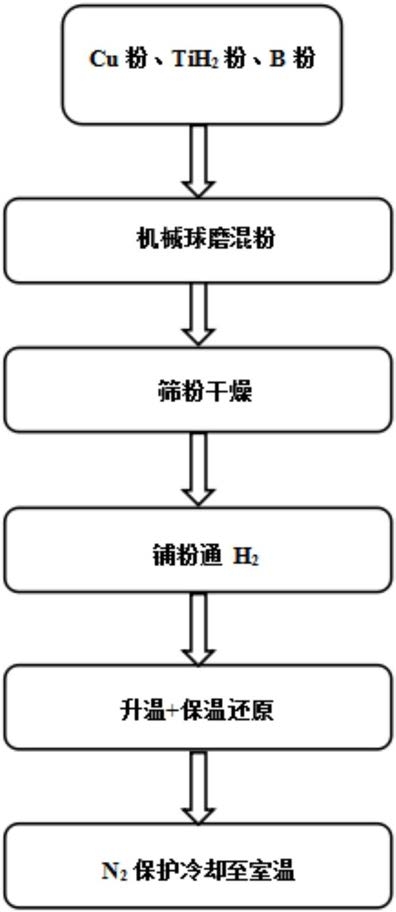

1.一种还原球磨后铜-氢化钛-硼复合粉末的方法，其特征在于，首先在球磨机中加入Cu粉、TiH2粉和B粉以及过程控制剂，球磨为复合粉末，球磨结束后将复合粉末过筛、干燥；

然后将复合粉末均匀铺到刚玉方舟中，在H2气氛保护炉中进行还原。

2.根据权利要求1所述的一种还原球磨后铜-氢化钛-硼复合粉末的方法，其特征在于，所述Cu粉、TiH2粉和B粉的质量比为28.50-39.71:1.07-1.50:0.48-0.65。

3.根据权利要求1所述的一种还原球磨后铜-氢化钛-硼复合粉末的方法，其特征在于，所述过程控制剂为无水乙醇，用量为所加入粉末总质量的4％-8％。

4.根据权利要求1所述的一种还原球磨后铜-氢化钛-硼复合粉末的方法，其特征在于，所述球磨参数为：球磨机转速为300-500r/min，球磨时间为4h-16h，球料比为5:1-20:1。

5.根据权利要求1所述的一种还原球磨后铜-氢化钛-硼复合粉末的方法，其特征在于，所述还原过程具体为：将铺好复合粉末的刚玉方舟置于气氛保护炉温度场较为均匀稳定的中间位置，关闭炉体并严格检查气密性，通入H2，验纯后在出口处点燃，待燃烧气流稳定后开始升温，进行还原处理，还原完成后通入N2保护，冷却到室温后取粉。

6.根据权利要求5所述的一种还原球磨后铜-氢化钛-硼复合粉末的方法，其特征在于，所述H2的气流流速为80-120L/h。

7.根据权利要求5所述的一种还原球磨后铜-氢化钛-硼复合粉末的方法，其特征在于，所述升温速率为10-20℃/min。

8.根据权利要求1或5所述的一种还原球磨后铜-氢化钛-硼复合粉末的方法，其特征在于，所述还原反应温度区间为500-550℃，还原时间为60-120min。
