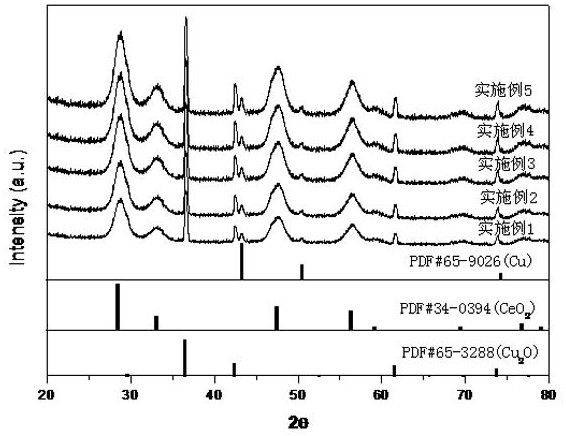

1.一种Cu/Cu2O/CeO2三元纳米复合材料一锅水热反应制备方法，将固相原料铜盐、铈盐按摩尔比加入蒸馏水中溶解形成混合溶液，而后向混合溶液中加入碱溶液，形成反应混合物；将反应混合物加热一段时间后冷却，冷却后取出，离心分离，洗涤后干燥即可。

2.根据权利要求1所述的Cu/Cu2O/CeO2三元纳米复合材料一锅水热反应制备方法，其特征在于：所述铜盐、铈盐的摩尔比为0.8 0.95∶1。

~

3.根据权利要求1所述的Cu/Cu2O/CeO2三元纳米复合材料一锅水热反应制备方法，其特征在于：所述混合溶液中含0.16～0.19 mol·L-1Cu2+离子和0.2 mol·L-1Ce3+离子。

4.根据权利要求1所述的Cu/Cu2O/CeO2三元纳米复合材料一锅水热反应制备方法，其特征在于：所述碱溶液为4 mol·L-1氢氧化钠溶液，铈盐与氢氧化钠的摩尔比为1:8.0。

5.根据权利要求1所述的Cu/Cu2O/CeO2三元纳米复合材料一锅水热反应制备方法，其特征在于：所述铜盐为二价铜盐。

6.根据权利要求5所述的Cu/Cu2O/CeO2三元纳米复合材料一锅水热反应制备方法，其特征在于：所述二价铜盐为三水合硝酸铜、五水合硫酸铜、二水合氯化铜的一种。

7.根据权利要求1所述的Cu/Cu2O/CeO2三元纳米复合材料一锅水热反应制备方法，其特征在于：所述铈盐为Ce(NO3)3·6H2O。

8.根据权利要求1所述的Cu/Cu2O/CeO2三元纳米复合材料一锅水热反应制备方法，其特征在于：所述加入碱溶液是指将氢氧化钠溶液快速加入正在磁力搅拌的混合溶液。

9.根据权利要求1所述的Cu/Cu2O/CeO2三元纳米复合材料一锅水热反应制备方法，其特征在于：所述反应混合物加热一段时间后冷却是指将反应混合物转移至具有聚四氟乙烯内衬的反应釜中，在100～180℃下恒温加热1～4h，然后自然冷却至室温。

10.根据权利要求1所述的Cu/Cu2O/CeO2三元纳米复合材料一锅水热反应制备方法，其特征在于：所述冷却后取出，离心分离，洗涤后干燥是指待冷却后，取出反应釜中固液混合物，离心分离，蒸馏水和无水乙醇各洗涤3次，在60℃下真空干燥2小时。
