1.一种用于铅吸附的壳聚糖-大豆蛋白复合多孔微球的制备方法，其特征在于具体步骤为：（1）壳聚糖-大豆蛋白复合多孔微球制备：

称取4g壳聚糖于100mL烧杯中，加入50 mL质量百分比浓度为2%的醋酸溶液，搅拌溶解后静置12小时，除去溶液中气泡得到壳聚糖溶液，备用；将2.0 g大豆蛋白和40 mL二次水加入到100 mL烧杯中，搅拌至溶解完全得到大豆蛋白溶液，备用；将40 mL上述壳聚糖溶液和

40 mL上述大豆蛋白溶液混合，并加入2.0g纳米二氧化硅，搅拌均匀得到壳聚糖-大豆蛋白-二氧化硅混合液，备用；

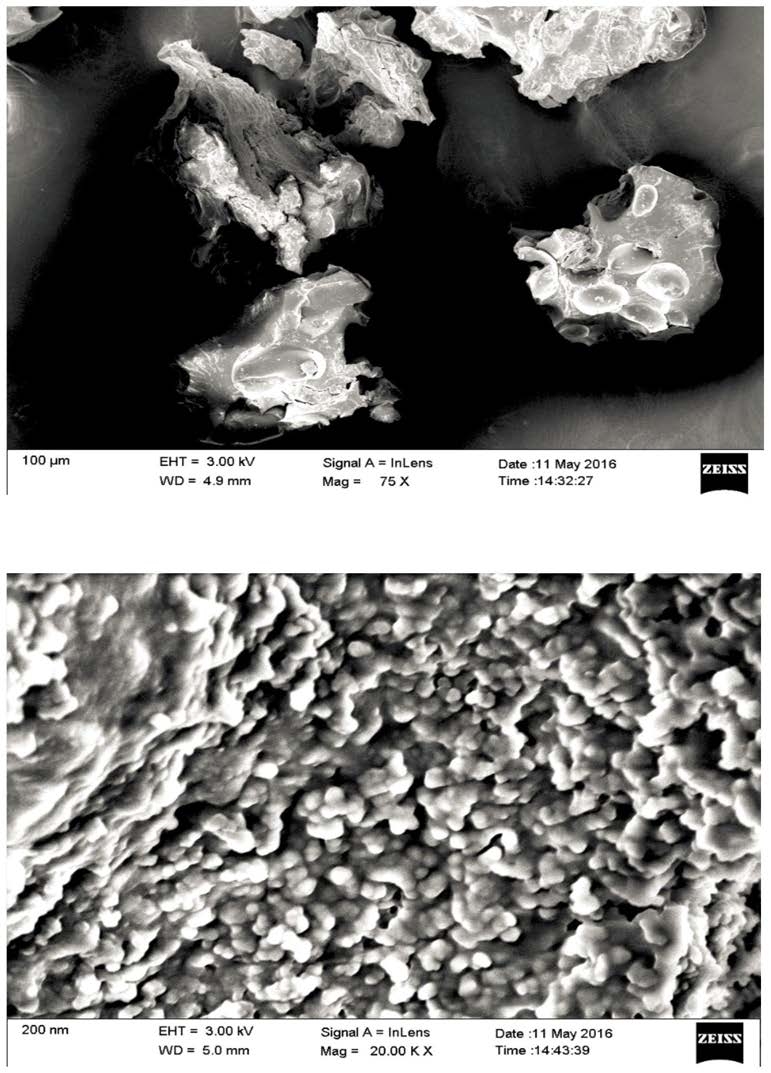

取140mL液体石蜡于250mL三口烧瓶中，滴加4滴分析纯活性剂司班80，300r/min机械搅拌30分钟，水浴升温至60℃，将60 mL壳聚糖-大豆蛋白-二氧化硅混合液逐滴滴加至上述三口瓶中，继续搅拌两个小时至形成均匀油珠颗粒，然后用分析纯氢氧化钠溶液调节混合液pH为9.5，水浴温度升至90℃，再加入20 mL分析纯戊二醛溶液，反应3小时后，静置、冷却后过滤得到固体微球颗粒，用水和无水乙醇交替清洗各3-5次，在索氏提取器中用质量百分比浓度为95%的乙醇提取24小时；固体微球颗粒用浓度为5.0 mol/L的氢氧化钠溶液浸泡24小时，用二次水洗至中性，过滤后在40℃下烘干，过筛得到40-60目粒径的壳聚糖-大豆蛋白复合多孔微球；

（2）壳聚糖-大豆蛋白复合多孔微球吸附铅：

分离富集装置由蠕动泵、自制微型柱和连接接头构成；微柱一端塞少量玻璃棉，以湿法上柱装入步骤（1）制备的交联大豆蛋白微球，再塞入少量玻璃棉，压实并连接好，利用蠕动泵将二次蒸馏水泵入微型柱，洗涤后备用；Pb(Ⅱ)的分离富集步骤如下：将pH=5.0的Pb(Ⅱ)溶液以3.0 mL/min流速通过微型柱，然后用5.0mL 蒸馏水以3.0 mL/min流速洗去微型柱中未被吸附的离子，用10.0 mL浓度为0.1 mol/L 的HNO3以3.6 mL/min流速反向洗脱被吸附的Pb(Ⅱ)；洗脱溶液用于后续原子吸收光谱测定；

（3）检测方法：

测定仪器：原子吸收分光光度计；石墨炉原子吸收光谱测定Pb的仪器条件设置：波长

283.3 nm，狭缝0.5 nm，灯电流2.0 mA，原子化器高度-0.2 mm；石墨炉原子吸收光谱测定程序如表1；利用石墨炉原子吸收光谱法测定上述步骤（2）所得洗脱液中Pb(Ⅱ)浓度；

表1 ：石墨炉原子吸收光谱测定程序

程序 温度（℃） 升温速度（℃/s） 保持时间（s）

干燥 80 5 5

干燥 100 10 10

灰化 600 10 10

原子化 1900 0 4

净化 1950 1 1

（4）壳聚糖-大豆蛋白复合多孔微球对铅的吸附容量测定：

火焰原子吸收光谱测定铅的条件：波长283.3 nm，狭缝0.5 nm，灯电流2.0 mA，燃烧器高度5.0mm，乙炔流量1500 mL/min，空气流量5000 mL/min；将20.0 μg /mL的 Pb(Ⅱ)溶液按步骤(2)进行吸附，每10 mL收集一次流出液，直至流出液中铅浓度与原来溶液浓度相同即终止实验，用火焰原子吸收光谱法测定各流出液中Pb(Ⅱ)浓度，并计算出壳聚糖-大豆蛋白复合多孔微球对铅的吸附容量。
